XR2206 Функция сигнала Генератор набор для домашнего мастера Синусоидальная/Треугольники/квадратный Выход 1 Гц-1 МГц генератор сигналов Регулируемая частота амплитуда

XR2206 Функция сигнала Генератор набор для домашнего мастера Синусоидальная/Треугольники/квадратный Выход 1 Гц-1 МГц генератор сигналов Регулируемая частота амплитуда

Технические характеристики:

Напряжение питания: 9-12 В DC вход
Формы сигнала: квадрат, синус и треугольник
Сопротивление: 600 Ом + 10%
Частота: 1 Гц-1 МГц
Синусоида
Амплитуда: 0-3 в при входе 9 В постоянного тока
Искажение: менее 1% (при 1 кГц)
Плоскость: + 0,05 дБ 1 Гц-100 кГц
Прямоугольная волна
Амплитуда: 8 в (без нагрузки) на входе 9 В постоянного тока
Время подъема: менее 50 НС (при 1 кГц)
Время падения: менее 30ns (при 1 кГц)
Симметрия: менее 5% (при 1 кГц)
Треугольной формы волны
Амплитуда: 0-3 в при входе 9 В постоянного тока
Линейность: менее 1% (до 100 кГц) 10 мА

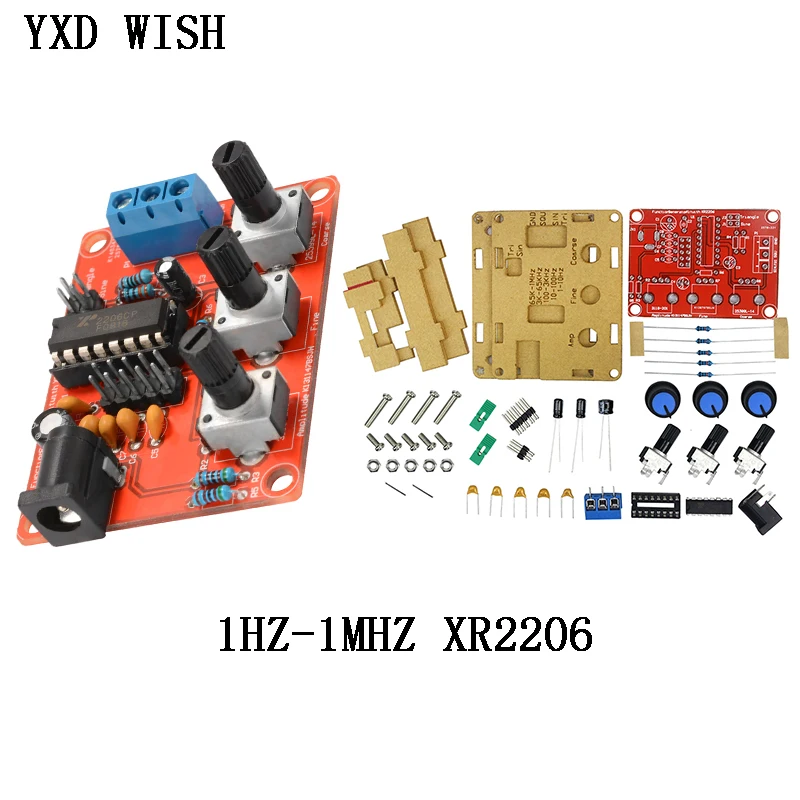

В комплект входит:

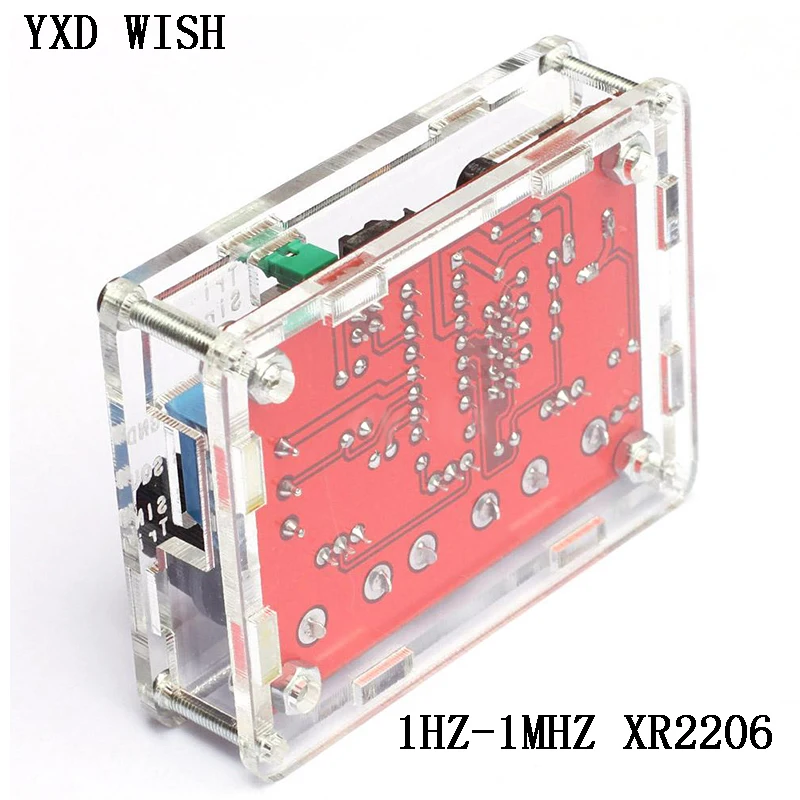

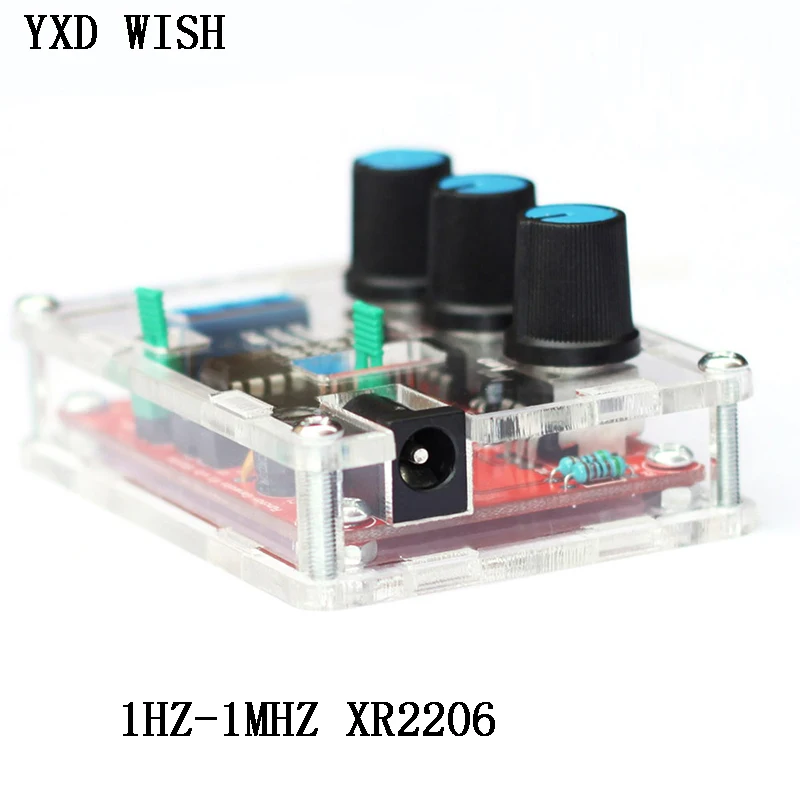

1 комплект генератора, треугольника, квадратного выхода 1 Гц-1 МГц и корпус
