Описание
Модуль основные характеристики:
1, 6-60 в любой аккумулятор, литиевая батарея может использоваться;
2, жидкокристаллический дисплей, напряжение батареи, процент зарядки и время зарядки с первого взгляда;
3, функция является очень мощным, может автоматически контроль заряда, может контролировать время зарядки, вы можете установить и загрузите соответствующие параметры через последовательный порт;
Функция Описание
1. Функция автоматического управления зарядкой:
Установив верхний предел напряжения вверх и нижний предел напряжения dn; когда напряжение батареи ≤ низкое предельное напряжение dn, реле включено, зарядное устройство начинает заряжать аккумулятор; когда напряжение аккумулятора ≥ Верхнее предельное напряжение вверх, реле выключено, И автоматическая зарядка завершена;
2, функция управления временем зарядки:
Как включить контроль времени?
После ввода настройки параметров, если параметр настройки OP не 0, функция контроля времени включена. По умолчанию параметр OP: ----- h, функция контроля времени не включена по умолчанию;
После включения функции контроля времени (ОП не 0), когда напряжение батареи <низкое предельное напряжение dn, зарядное устройство начинает заряжать аккумулятор, и система начинает время; во время синхронизации напряжение аккумулятора ≥ Верхнее предельное напряжение вверх, реле выключено; Если напряжение батареи <верхнее напряжение, но время зарядки, время работы выключено, реле выключено; если время работы вверх, напряжение батареи все еще <низкое предельное напряжение dn, реле остается включенным, функция управления временем зарядки автоматически отключается, И H: ER мигает, чтобы напоминать пользователя, время настройки параметров является неразумным; нажмите любую клавишу, чтобы остановить мигание;
Примечание: Формат времени: 00:59 (00 часов, 59 минут) составляет 99: 59 в течение длительного времени, что составляет 100 часов.
12,0 в, 020%, 00:10, оп
Во-вторых, параметры
A) нажмите и удерживайте кнопку SET для ввода интерфейса настройки параметров, ЖК-дисплей будет отображаться;
B) после ввода интерфейса настройки параметров Переключайте заданные параметры, короткое нажатие кнопки набора;
В) после выбора параметров, вы можете использовать кнопку вверх/вниз, чтобы установить, поддерживает короткое нажатие, длительное нажатие (быстрое увеличение или уменьшение);
D) Повторите шаги b), c) Если вы хотите установить другие параметры;
E) после установки всех параметров нажмите и удерживайте кнопку set, чтобы выйдите и сохранить;
В-третьих, описание функции кнопки
В интерфейсе работы (основной интерфейс),
Короткое нажатие на кнопку SET, чтобы отобразить заданные параметры;

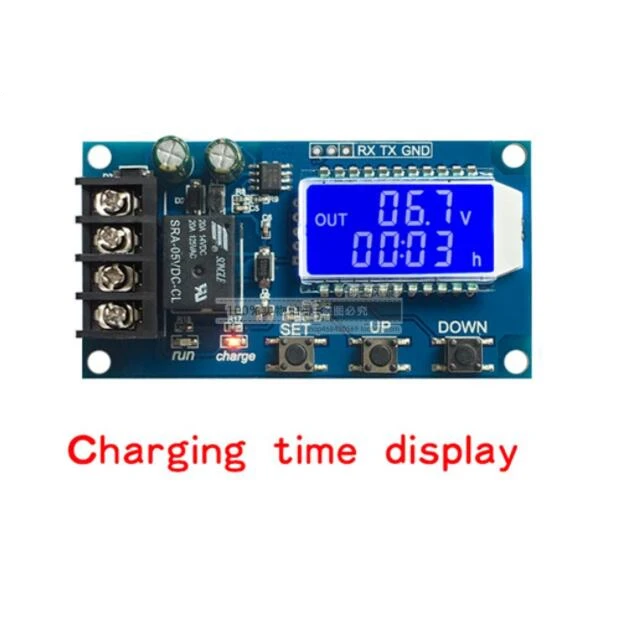

Короткое нажатие кнопки вверх, чтобы переключиться между процентом зарядки дисплея и временем зарядки;
Короткое нажатие кнопки вниз, чтобы выбрать включение/отключение реле включения. Если реле включено для выключения, будет отображаться, чтобы напоминать вам, что реле Отключено;
Нажмите и удерживайте кнопку вверх, чтобы установить статус ЖК-подсветки (L-P), выключите: подсветка всегда включена, вкл: подсветка автоматически выключается через 5-10 минут;
Нажмите и удерживайте кнопку SET для ввода параметров.
В-четвертых, расчет напряжения: Напряжение батареи/(верхний предел напряжения-низкое предельное напряжение).
Пять, дополнительные функции
A) функция записи времени зарядки: когда управление временем зарядки не включено, продукт будет записывать Полное время. При входе в интерфейс отображения времени время зарядки будет мигать; Когда интерфейс отображения времени выключен или следующая зарядка включена (реле включено);
B) Автоматическое обнаружение параметров: когда параметр установлен, при выходе, если напряжение ниже предельного dn ≥ верхний предел напряжения вверх, система будет мигать "ERR", чтобы указать сигнал тревоги;

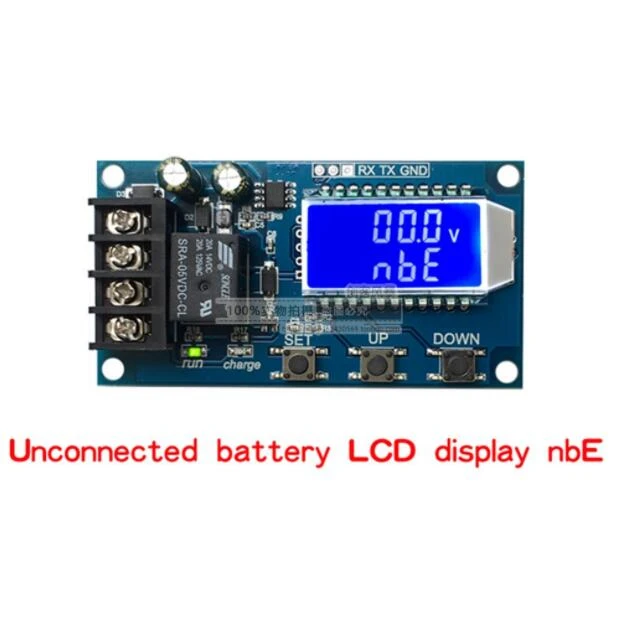

C) обнаружение доступа к аккумулятору: Этот продукт прикреплен к батарее. Если аккумулятор не подключен, система будет отображать «nbE» на нижней линии, чтобы напоминать вам;
Шесть, общий анализ неисправностей
В: Сколько уровней V подходит для использования? Сколько напряжения в данный модуль подходит?
A: Эта модель подходит для низкого напряжения 6 В, высокого напряжения 60 в, большого уровня расходов 48 В, потому что батарея 48 в полностью заряжается при 60 в, а затем горит высоко, если ваш аккумулятор выше 48 в, пожалуйста, выберите другие модели.
В: реле звонит после включения питания! Индикатор мигает?
Ответ: это потому, что ток зарядки слишком большой или емкость аккумулятора слишком маленькая, и верхний предел напряжения достигается сразу же после включения питания. Когда реле отключено, напряжение быстро опускается до нижнего напряжения, и зарядка начинается снова. Когда вы хотите уменьшить ток зарядки, обычно ток зарядки составляет от 1 до 1,5 от емкости аккумулятора, например, 20AH ток зарядки батареи обычно составляет около 2-3A! Обратите внимание, что высокая сила тока может привести к нагреванию аккумулятора, старению, выпуску или даже взрыву!
В: Какой метод управления? Могу ли я цикл автоматически? Можете ли вы использовать боковую зарядку? Можете ли вы ограничить поток?
Ответ: это контроль напряжения. Например, установите нижний предел напряжения 12,0 в, верхний предел напряжения 14,5 в, и напряжение заряжается до 14,5 в. Это напряжение отключается. Напряжение уменьшено до 12,0 в. Реле закрыто и начинает заряжать. Режим только выключается и включается, не может ограничивать ток, ток зарядки полностью зависит от вашего зарядного устройства!
В: Могу ли я зарядить аккумулятор 24 В, вставив 12 В, или могу ли я зарядить аккумулятор 12 В, вставив 48 в?
A: Это простой контроллер напряжения, который работает только как переключатель. Его нельзя заряжать для зарядки аккумулятора. Так какое зарядное устройство вам следует подготовить к зарядке аккумулятора?
