Описание
1. Этот продукт легкий и гибкий по внешнему виду, маленький по размеру и прост в установке.
2. крыльчатка установлена внутри с валом из нержавеющей стали и всегда износостойкая.
3. уплотнительное кольцо принимает верхнюю и нижнюю силовую структуру и никогда не протекает.
4, с potting пластиковой упаковкой, для предотвращения воды, никогда не старения.
5, все сырьевые материалы соответствуют стандартам испытаний ROHS
Введение продукта:

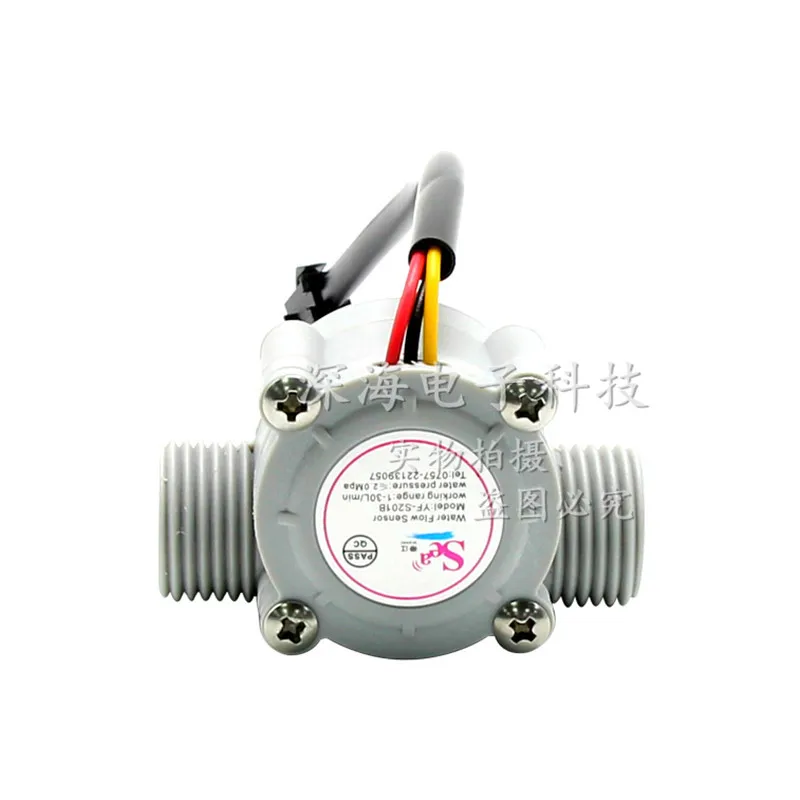

Датчик расхода воды в основном состоит из корпуса пластиковый клапан, потока воды роторный узел и датчика холла. Он установлен на входе в воду в конце водонагревателя для обнаружения потока гриппа. Когда вода проходит через поток воды роторный узел, магнитный Ротор вращается и скорость вращения изменяется с изменения скорости потока. Датчик Холла выводит соответствующий импульсный сигнал и передает обратно к контроллеру. Устройство определяет размер потока воды и регулирует его.
Меры предосторожности для использования:
Суровое воздействие и химическая атака строго запрещены.
Строго запрещено бросать или сталкиваться.
Установите вертикально, с наклоном не более 5 градусов.
Средняя температура не должна превышать 1200C.
Схема форма выходного сигнала: меандр NPN импульсный сигнал
Свинцовая линия режим:
1, красный в соединен с положительным полюсом
2, желтая Выходная линия сигнала
3, Черный GND подключен к отрицательному
Частота YF-S201: F = 7,5 * Q (л/мин) ошибка: ± 2% напряжение: 3.5-24VDC, ток не может превышать 10 мА, выход 450 импульсов после одного литра воды
То есть расчет частоты = постоянная 7,5 * скорость потока (л/мин) * время (секунды)
Диапазон потока: 1-30 л/мин
Область применения: подходит для водонагревателей, машины для кредитных карт, автоматического торговый автомат по продаже воды и другого расходного измерительного оборудования!
Основные параметры
1, Номинальное рабочее напряжение: DC4.5 5 V-24 V
2, максимальный Рабочий ток: 15 мА (DC 5 В)
3, диапазон рабочего напряжения: DC 5 ~ 18 в
4, емкость нагрузки: ≤ 10 мА (DC 5 В)
5, диапазон температур использования: ≤ 80 °C
6, использование диапазона влажности: 35% ~ 90% RH (без глазури)
7, допустимое давление: давление воды ниже 1,75 МПа
8, Температура хранения:-25 ~ + 80 °C
9, Влажность при хранении: 25% ~ 95% относительной влажности
Этот продукт в основном используется в водонагревателях, диспенсерах для воды, автоматических торговый автомат по продаже воды, машины для кредитных карт и т. д.
Проводка изделия: красный +, черный-, желтый для импульсного сигнала
Выходной сигнал: импульсный сигнал NPN
Примечание:
1, Полная герметизация означает, что продукт не только водостойкий, но и антипаровой, влагостойкий, антикоррозионный и т. д., может быть полностью погружен в воду, обычно используется в Ванная комната для карточного печатного оборудования, Температурное сопротивление, сопротивление давлению, холодное сопротивление, выдерживает любые испытания, которые у вас есть.
2, неполная герметизация означает, чтобы предотвратить попадание воды в воду, но не может предотвратить попадание пара, пожалуйста, друзья, чтобы знать, что им нужно при покупке, пожалуйста, свяжитесь со службой поддержки клиентов, если он полностью запечатан.
Характеристики
- Габаритные размеры
- new
- Номер модели
- new
- Упаковка
- Да
- Бренд
- MEIBAI
- Предназначение
- MP3 плеер
