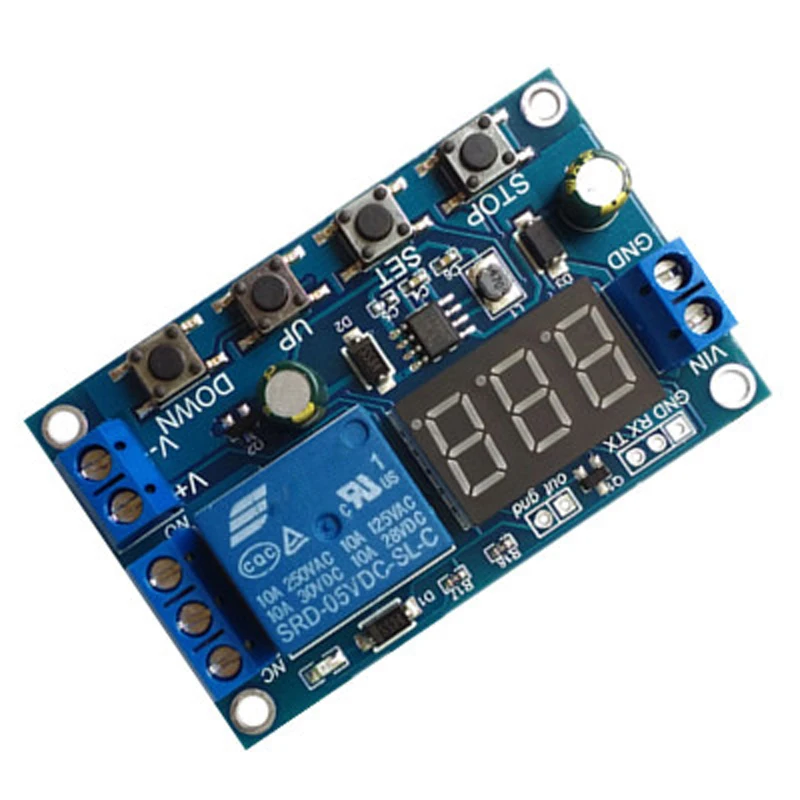

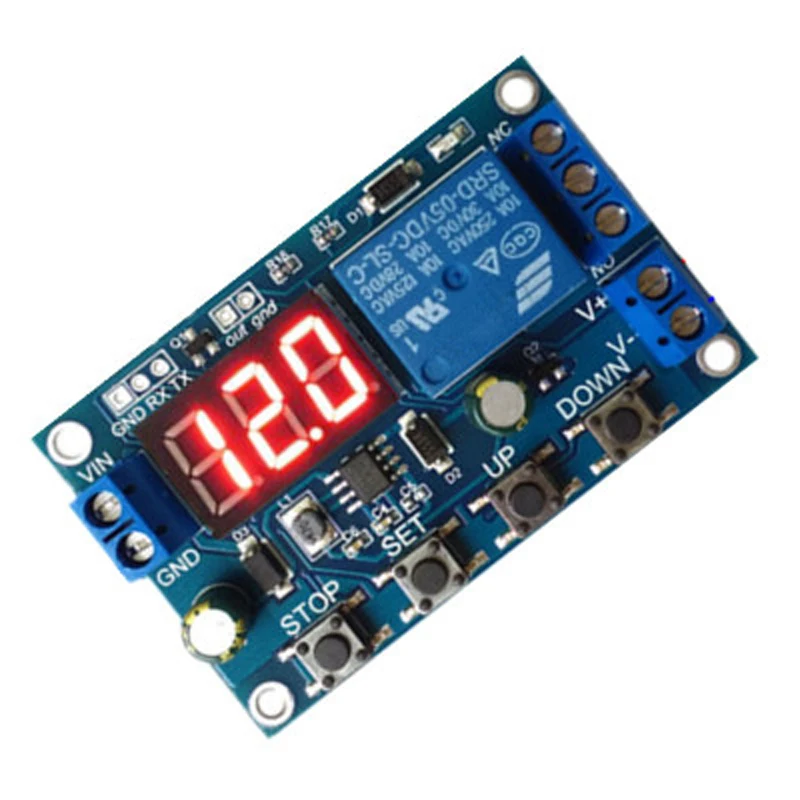

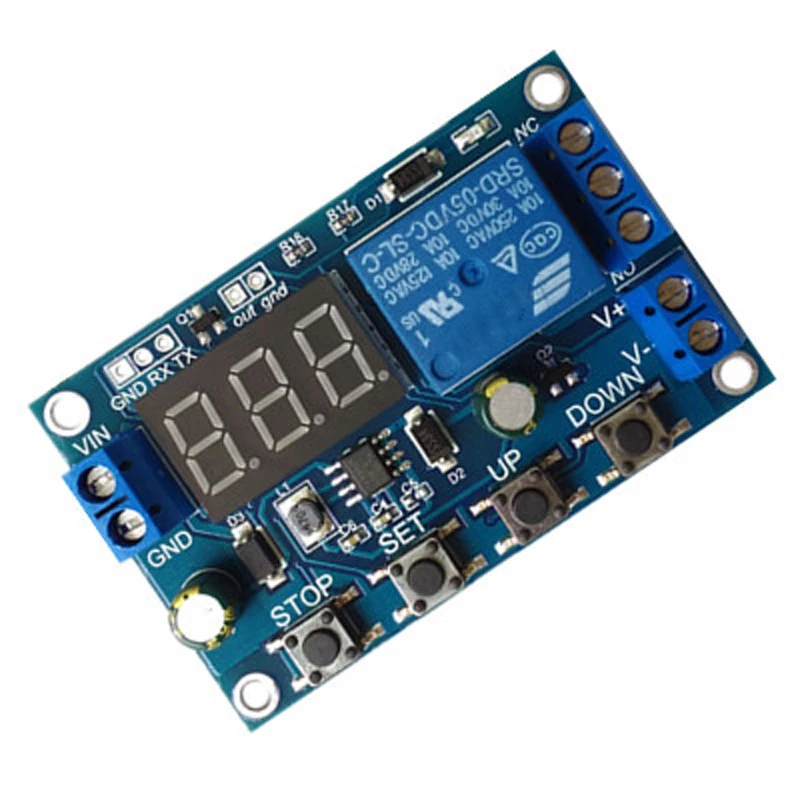

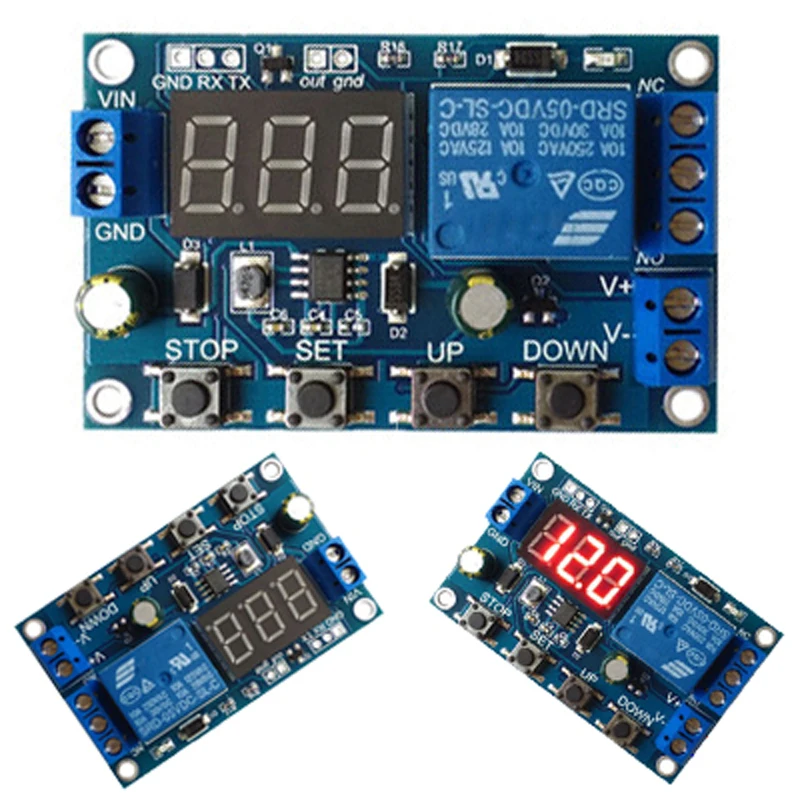

Зарядное устройство Dis зарядное устройство модуль под/над напряжением предохранение доска Pratical

Описание

* Этот модуль заряда батареи может сделать заряд батареи и разрядку интеллектуальным контролем

* Вы можете установить время зарядки и разряда;

* С функцией последовательной связи, мониторинг в реальном времени рабочего состояния реле через последовательный порт;

* Дополнительный выход сигнала, когда реле для удовлетворения условий, выход высокий, вы можете контролировать другое оборудование.

* Клавиша аварийной остановки (кнопка остановки), с обратной защитой, реверс не горит.

Дополнительные характеристики:

* Загрузка данных: через последовательный порт для достижения загрузки данных, интервал 1 s загрузить напряжение и время работы, легко для постанализа данных;

* Параметры настройки последовательного порта: вы можете установить режим и параметры через последовательный порт, более удобно;

* Дополнительный выход сигнала, когда реле для удовлетворения условий, выход высокий, другой выход низкий.

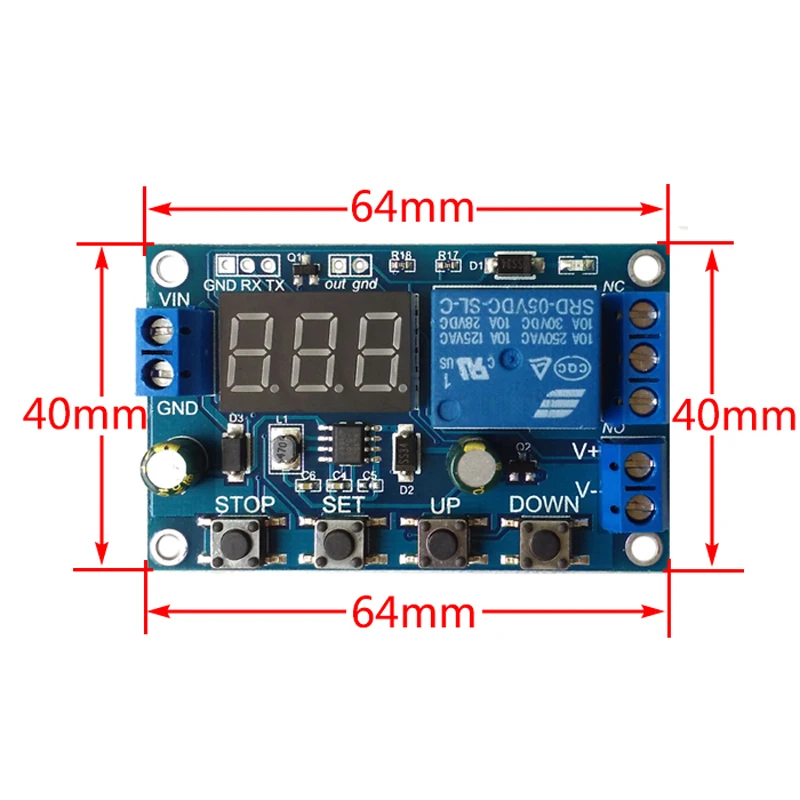

Технические характеристики:

* Напряжение питания: DC6--40V

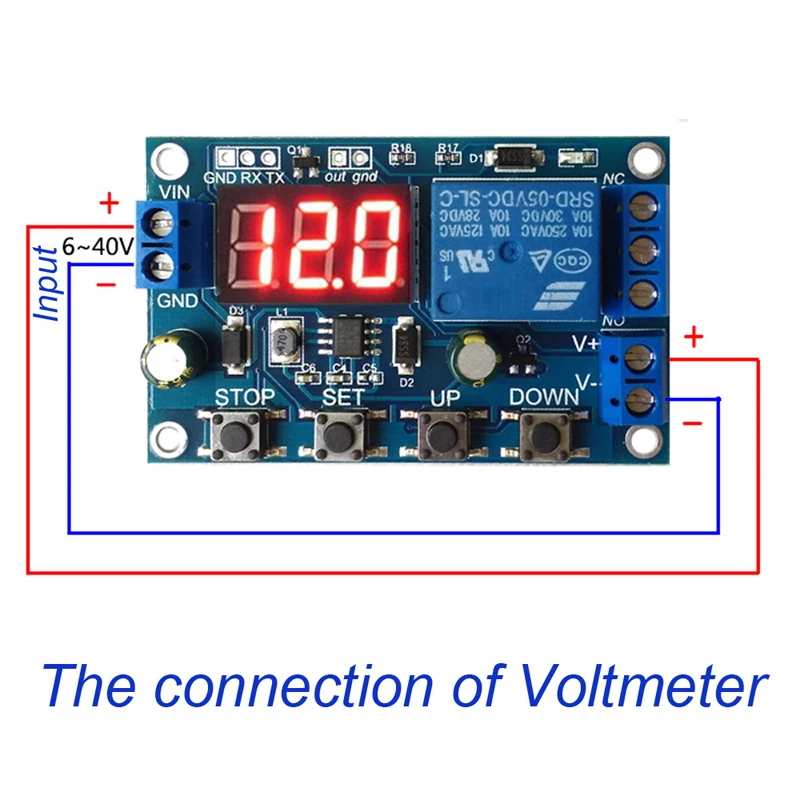

* Диапазон обнаружения напряжения: DC 0--60в, подходит для менее 60 в различных батарей,

* Погрешность измерения напряжения: ± 0,1 в.

* Время зарядки и разряда (OP) Диапазон: 0-999 минут.

Как установить параметры?

1. Во-первых, в соответствии с их потребностями, определить требования рабочей модели;

2. В соответствии с режимом работы реле, в основном Интерфейсе (Когда модуль включен, он будет мигать текущий режим работы, режим по умолчанию U-1, И затем введите Главный интерфейс) нажмите кнопку SET в течение 2 секунд, а затем отпустите, введите Интерфейс режима выбора, Кнопка вверх, вниз для выбора режима (U-1 ~ U-6);

3. После выбора режима, предположим, что мы выбрали режим U-1 и нажмите кнопку SET, чтобы установить соответствующий параметр. Параметр, который будет установлен, будет мигать (верхний предел напряжения UL1, нижний предел напряжения nL1, время проводимости OP), нажмите вверх, вниз ключ для увеличения или уменьшения, вы всегда можете нажать клавишу, чтобы быстро увеличить или уменьшить, нажмите кнопку SET, чтобы установить текущий режим следующего параметра, Процесс выше;

4. Установите параметры, а затем нажмите кнопку Set в течение 2 секунд, чтобы отпустите, текущий режим настройки будет мигать, а затем вернитесь к основному интерфейсу, Установите параметры успеха!

5. В основном интерфейсе нажмите кнопку вниз для достижения переключения напряжения и времени.

6. интерфейс выбора режима: Нажмите кнопку SET в течение длительного времени, чтобы войти в интерфейс выбора режима, установите готовый, долгое время нажмите кнопку set и затем отпустите интерфейс выбора режима выхода, назад к основному интерфейсу.

Режим работы:

Верхний предел напряжения: UL1, нижний предел напряжения nL1, верхний предел напряжения больше, чем нижний предел напряжения (UL1> nL1)

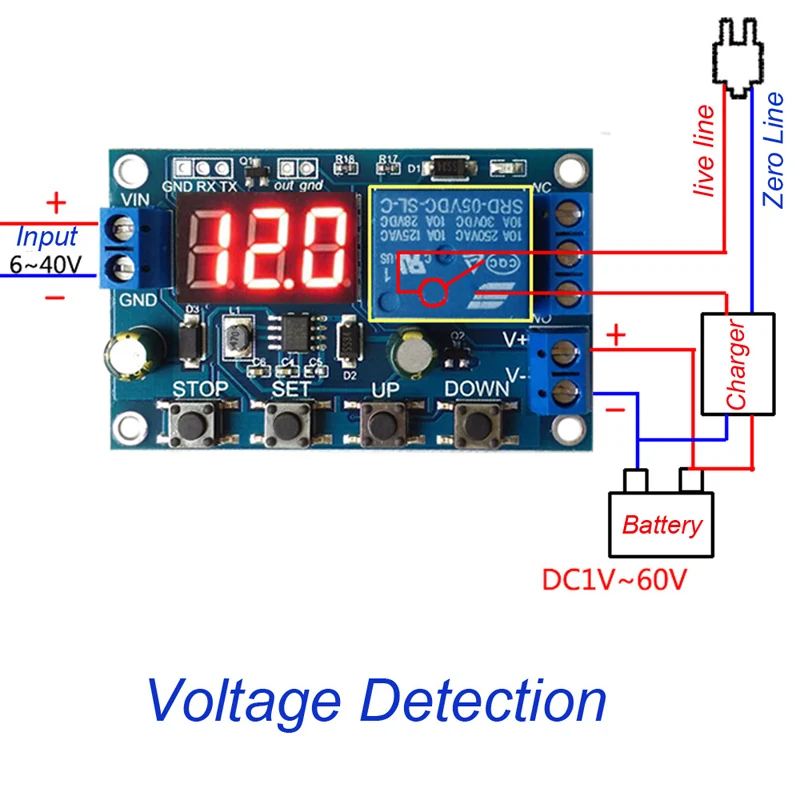

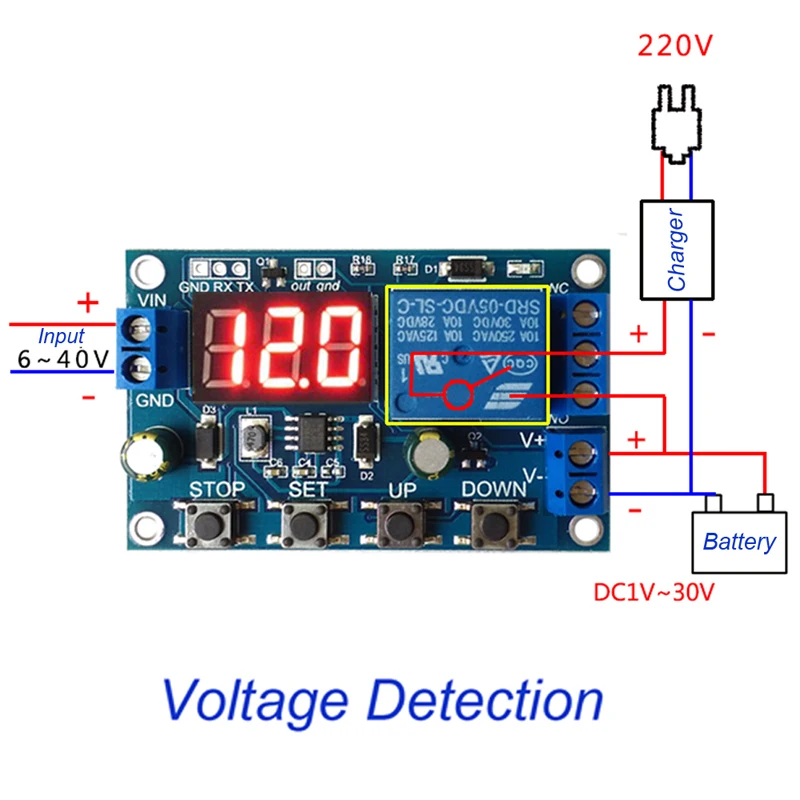

* U-1: измерение зарядки: Когда измеренное напряжение ниже нижнего предельного напряжения, реле тянет выше; Верхнее предельное напряжение, реле отключено.

* U-2: контроль времени измерения заряда: Установите время зарядки (OP); Когда измеренное напряжение ниже нижнего предельного напряжения, реле тянет, а затем начинает обратный отсчет времени OP, конец таймера, реле выключено; Когда измеренное напряжение выше верхнего предельного напряжения, реле отключается.

* U-3: обнаружение разрядки: Когда измеренное напряжение ниже нижнего предельного напряжения, реле выключено, выше верхнего предельного напряжения, реле тянет;

* U-4: контроль времени обнаружения разрядки: Установите время разрядки (OP); Когда измеренное напряжение выше верхнего предельного напряжения, реле тянет, а затем начинает обратный отсчет времени OP, конец таймера, реле выключено; Когда измеренное напряжение ниже нижнего предельного напряжения, Реле Отключено;

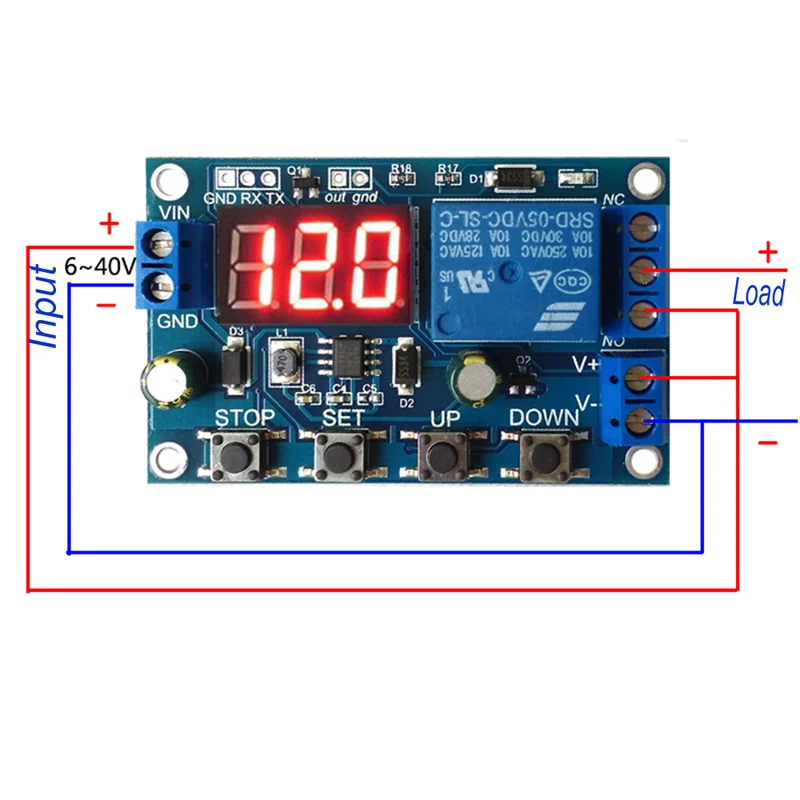

* U-5: напряжение в диапазоне, реле тянет: Когда измеренное напряжение между верхней и нижней границами, реле тянет, другие условия открываются;

* U-6: напряжение вне интервала, реле тянет: измеренное напряжение ниже нижнего предельного напряжения или выше верхнего предельного напряжения, реле тянет, другой чехол реле выключен.

Контроль последовательного порта (связь на уровне ttl)

* Стандарт связи: скорость передачи данных составляет 115200 бит/с

* Биты данных: 8

* Стоп-бит: 1

* Контрольная цифра: нет

* Контроль потока: нет

* Serial:

«U-1»: режим работы (диапазон от U-1 до U-6)

"000": 0-не включает функцию синхронизации, non-0-включает функцию синхронизации (диапазон от 001 до 999)

"Dw02.9": установка нижнего предельного напряжения

"Up10.1": Установите Верхнее предельное напряжение (диапазон 00,0 В ~ 99,9 В)

«Получить»: получить текущие настройки

"On": позволяет реле включаться

«Выкл»: Всегда выключайте реле

"Старт": начало загрузки данных

«Стоп»: остановка загрузки данных

* Вышеуказанная команда может быть любой комбинацией из двух, должна быть разделена запятыми. Такие как: "dw02.9, up10.1" Установите нижнее предельное напряжение 02,9 в Верхнее предельное напряжение 10,1 В

* Статус загрузки: тестовое напряжение + время включения + статус

"00,0 в, 00: 00: 00, OP \ r \ n"

00,0 в: измеренное напряжение

00: 00: 00: реле времени

Состояние: OP реле Вкл., CL реле ВЫКЛ.

Расширение функции стоп-ключа:

* Режим включения реле:

1. ON: время проводимости, реле позволяет проводимость;

2. Выключение: реле отключено и всегда выключено;

Нажмите кнопку STOP на основном интерфейсе для переключения между включением и выключением, текущее состояние будет мигать, а затем вернитесь к основному интерфейсу. (Эта функция-функция аварийной остановки, ключ для отключения Реле)

* В спящем режиме:

1. C-P режим сна: в течение пяти минут, без каких-либо операций, цифровая трубка автоматически отключает дисплей, программа нормальная работа;

2. O-d обычный режим: цифровая трубка всегда открытая дисплей;

Нажмите и удерживайте кнопку стоп в течение 2 секунд, чтобы отпустите, чтобы достичь C-P и о-Д состояния переключателя, текущее состояние будет мигать, а затем вернитесь к основному интерфейсу.

Посылка в комплект входит:

1 * зарядное устройство Dis модуль зарядного устройства
