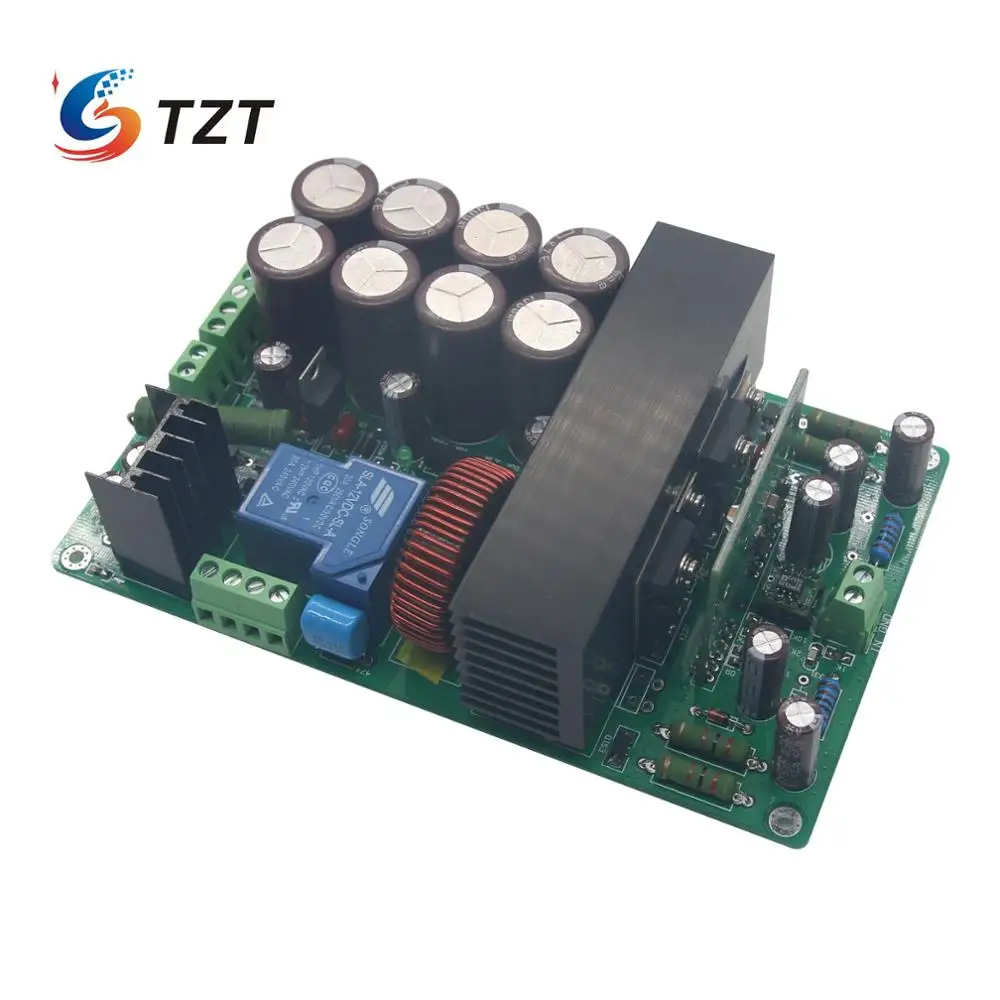

Завеса, Hi-Fi, IRS2092+ IRFB4227 подойдет как для повседневной носки, так класса D Мощность усилитель платы 1000 Вт ±65V- ± 80V

Описание

Hi-Fi IRS2092 + IRFB4227 подойдет как для повседневной носки, так класса D Мощность усилитель платы 1000 Вт ±65V -- ± 80 V

Описание:

1. Напряжение питания: Двойной источник питания постоянного тока ± 65 в --- ± 80 В (три линии)
2. Рекомендуемое напряжение: положительный и отрицательный постоянный ток 70 в
3. Максимальная выходная мощность:
1000 W/2Ω
900 W/4 Ом
600 Вт/8 Ом
4. Эффективность:> = 90%
5. Отношение сигнал-шум: 90dB
6. Динамик: 2Ω-4Ω-8Ω
7. Вес: около 485 грамм
8. Размер платы:
Длина: около 175 мм
Ширина: около 96 мм,
Общая высота: около 55 мм
(Включая заднюю часть компонентов)
Особенности:
* Последняя продукция Hi-Fi моно высокой мощности IRS2092 цифровой усилитель платы, может иметь дело с нагрузкой 2 Ом.
* Эффективная мощность 2 Ом 1000 Вт, 4 Ом 900 Вт, 8 Ом 600 Вт, моно.
* С большой трубкой IRFB4227 TO-3P
* Усилитель мощности поставляется с защитой от температуры, защитой динамиков, защитой средней точки постоянного тока, может быть соединен.
* Основной чип использует импортные IRS2092 и IR компании цифровой аудио MOSFET IRFP4227 (большая трубка), индуктивность с помощью T130 большое магнитное кольцо самоиндукции
* Печатная плата с использованием kb-класса военной платы, толщина 2 мм, толщина
Толстая выбор медную пластину 2/2 oz. Нажмите на изображение для просмотра в полный размер
P.S.:
1. Напряжение питания в двойном DC ± 65 --- ± 80 в может работать правильно, рекомендуем-
Ed для двойного источника питания постоянного тока ± 70 в фильтр лучше питания.
2. Рекомендуемый динамик с 4 или 8 Ом
3. Пожалуйста, проверьте внимательно перед включением, убедитесь, что проводка правильная.
4. Платы в зависимости от партии сборки, цвета платы и компонентов-
Тс платы в сборе будут разные!
5. Инструкции по проводке: плата питания для двойного источника питания постоянного тока, рекомендуемый положительный и отрицательный источник питания постоянного тока 70 в.
