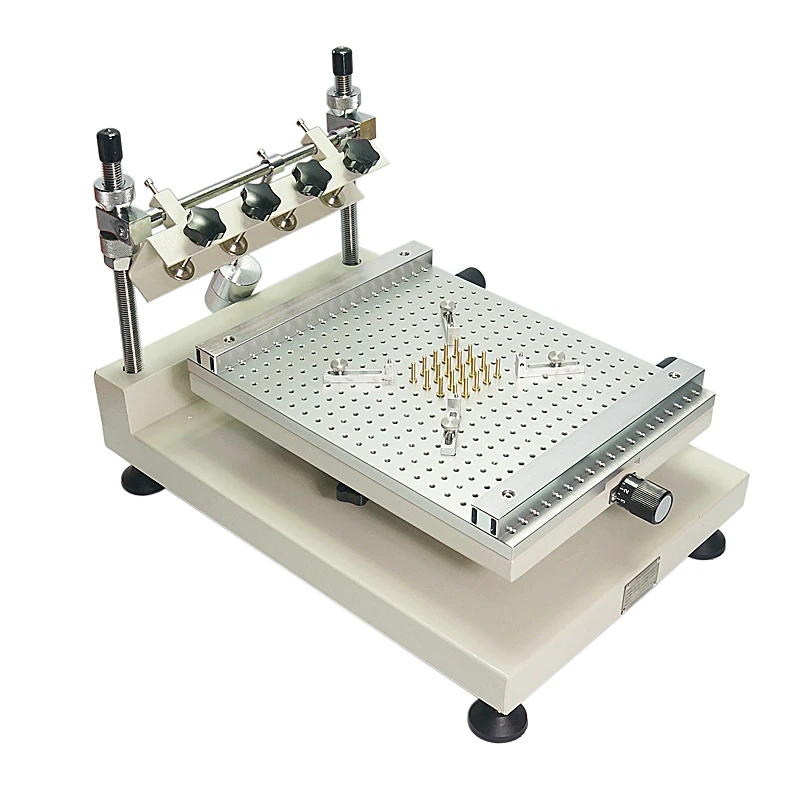

ZB3040H размер печати 250x400 мм Чип ремонт принтер для нанесения паяльной пасты или клея на печатные платы ручной шелкография принтер красный клей печатная машина

Описание

Чип ремонт принтер для нанесения паяльной пасты или клея на печатные платы ручной шелкография принтер красный клей печатная машина ZB3040H размер печати 250x400 мм

Информация о продукте:

ZB3040H точный шелкография в основном для одной двухсторонней печатной платы пасты или красный клей требования к дизайну печати, Рабочая платформа выбирает высококачественную алюминиевую доску с сотовым отверстием для позиционирования, плинтус принимает утолщенную стальная пластина для сварки, прочный, прочный.

Позиционирование штифта используется в печатной плате, а фиксированный стержень и фиксированная пластина расположены таким образом, чтобы быть удобным для позиционирования и гарантировать точность повторной работы

Режим коррекции перемещается стальной сеткой и регулируется Микрометрическая Регулировка оси X и Y печатной платформы

Стальная проволочная рама принимает спиральный винт, который может регулировать высоту вверх и вниз для Контроля Толщины печатной платы и количества печатной пасты

Печатный экран фиксируется 4 ручкой с нажимной пластиной, и это быстро и надежно

Установка:

Снимите упаковку, внимательно прочитайте инструкции и поддерживайте основная рама двумя руками. Поднимите главный двигатель и поместите хост в правильном направлении. Земля требует твердого и гладкого места

Отрегулируйте основание с четырьмя регулировочными ножками, чтобы вся машина была горизонтальной и стабильной

Установите печатную пластину, отрегулируйте положение и угол весового баланса и закрепите ручку так, чтобы печатная пластина всегда была в подходящем положении угла

Управление:

Шаг 1: Снимите печатную плату и поместите на четыре штыря позиционирования, поверните ручку регулировки высоты, чтобы сделать модуль печати и контакт печатной платы, затем Отрегулируйте игла для позиционирования положения, сделайте печатное отверстие печатного шаблона совместимым с печатной поверхностью печатной платы, зафиксировано четыре игла для позиционирования

Шаг 2: в соответствии с положением размера печатной платы и компонентов платы, размещая соответствующий наперсток между четырьмя игла для позиционирования положения, и отрегулируйте X и Y регулирование оси ручки, печатная поверхность и отверстие печатной монтажная панель Печатающая шаблон точное позиционирование, через фиксирующая рукоятка.

Шаг 3: в соответствии с печатной платой удалите соответствующую паяльную пасту или Возьмите небольшое количество паяльной пасты, помещенной в шаблон (Примечание: паста должна быть полностью смешана после использования, и Рекомендовать использование ZB500S температуры автоматического миксера пасты), Используйте скребок с паяльной пастой в подходящем однородном положении по всей позиции печати в качестве шаблона. Время для завершения операции, не повторная операция

Шаг 4: после печати, если количество паяльной пасты на печатной плате меньше или больше, зазор между печатным шаблоном и печатной платой может быть отрегулирован с помощью шаблонной регулировочная ручка для контроля количества паяльной пасты, напечатанной на печатной плате

Шаг 5: печатная плата завершена, излишки паяльной пасты должны быть помещены в другой контейнер, не может быть возвращена к оригинальной неиспользованной паяльной пасте, чтобы не повредить неиспользованную паяльную пасту и шаблон печати и скребок, чтобы очистить, общее использование спиртовые очистки

Вопрос:

1: каждый раз после завершения работы, своевременная Чистка и обслуживание машины, чтобы не повлиять на срок службы машины

2: печать шаблонов вверх и вниз движения, не слишком сильно, чтобы не повредить машину, влияет на точность позиционирования

3: Возьмите или Положите печатную плату, мы должны обратить внимание, чтобы защитить игла для позиционирования, чтобы не повредить, для разного размера отверстия для позиционирования, вы также можете подобрать соответствующий штырь для позиционирования
