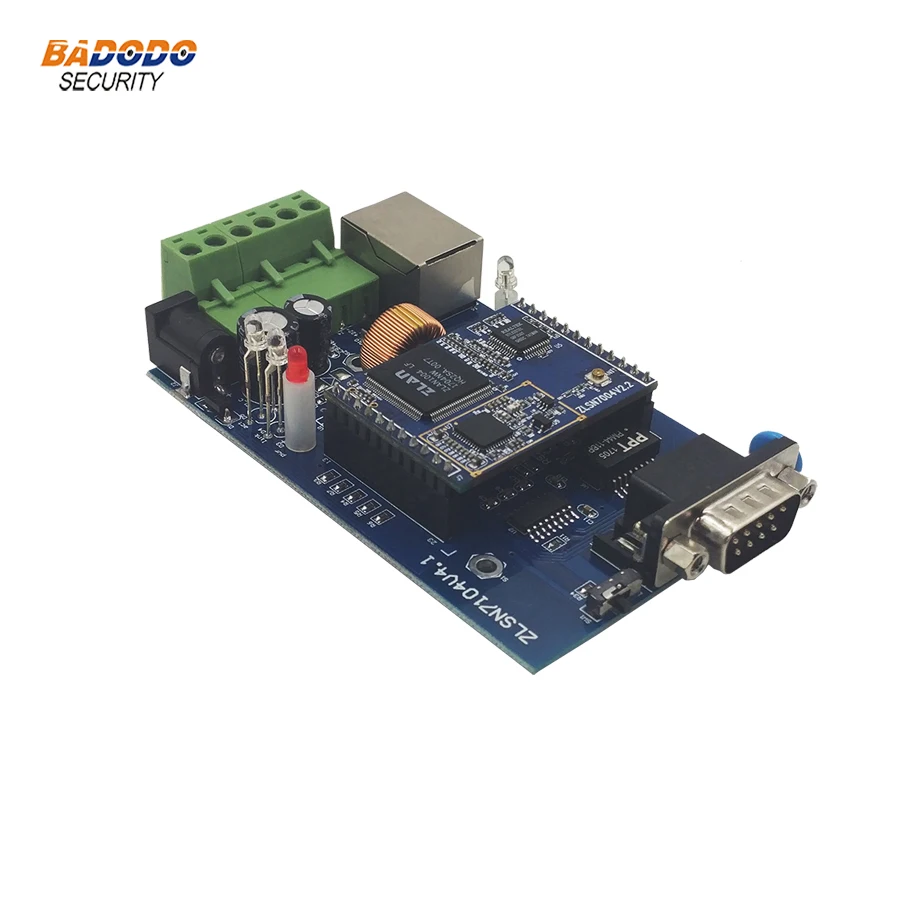

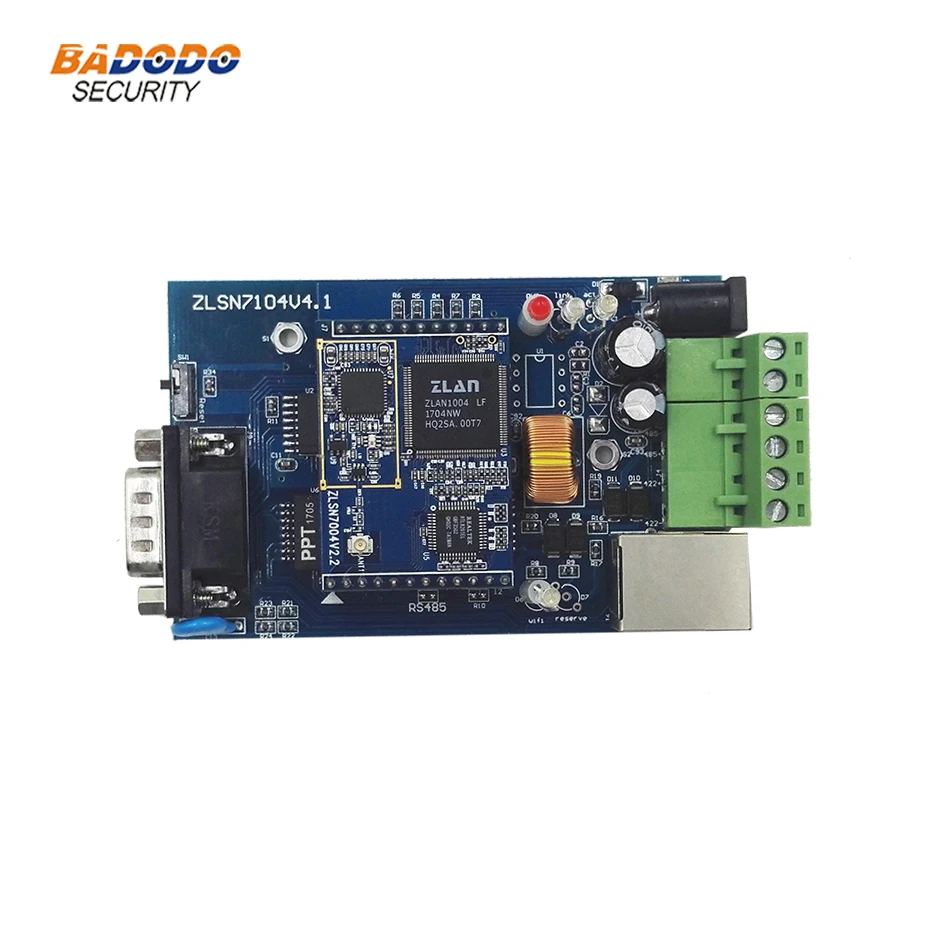

ZLSN7104 высокопроизводительный Wifi сервер для устройств с последовательным интерфейсом RS232/485/422 устройств к сети Ethernet/wifi

Описание

ZLSN7104

Высокая производительность Wi-Fi сервер для устройств с последовательным интерфейсом

Можно подключить устройства rs232/485/422 к сети Ethernet/wifi Поддержка Ethernet и Wifi доступа к устройству одновременно Широкий источник питания: 9 ~ 24 В диапазон электропитания Поддержка RS232/RS485/RS422 три формы последовательного порта Двусторонняя передача Wi-Fi без потери пакета, последовательный порт без Рамка из палочек Поддержка программы обновления сети в системе

Краткая информация

ZLSN7104-это другой wifi сервер для устройств с последовательным интерфейсом, запускаемым Шанхаем ZLAN after ZLAN7100 и ZLAN7142. Аналогично ZLAN7142, ZLAN7104 также высокопроизводительный wifi сервер для устройств с последовательным интерфейсом. Но для 7104 Ethernet и wifi можно использовать между собой, и конфигурация более удобна. 7104 расположен на высокой стабильности, богатой функции, подходит для высоких промышленных приложений в реальном времени и стабильности, особенно для беспроводного дистанционного мониторинга, таких как PLC и так далее.
Сервер для устройств с последовательным интерфейсом может легко сделать последовательное устройство подключенное к сети Wi-Fi, осуществить обновление беспроводной сети последовательного устройства. Интерфейс RS232 поддерживает полный дуплекс, бесперебойную связь. RS485 встроена 485 защита от молнии. Wifi поддерживает режим STA для подключения к беспроводному роутеру, или как режим AP, к которому могут подключаться мобильные телефоны и другие устройства wifi.

Особенности

1) Поддержка Ethernet и Wi-Fi одновременного доступа. 2) Широкий Источник питания: 9 ~ 48 В 3) Поддержка трех форм последовательного порта: RS232/485/422 4) Нет потери пакета. 5) Sticky package optimization, в режиме реального времени последовательное обрамление прочное. Интервал последовательного пакета обычной wifi сервер последовательного порта составляет более 100 мс, ZLAN7104 является дополнительным 1 мс ~ 100 мс, точность разрешения значительно улучшается. 6) Поддержка программы обновления через Ethernet порт в системе. Поддержка обновления удаленной сети. 7) Поддержка настройки веб-загрузки на заказ. Можно настроить на собственные веб-страницы пользователя. 8) Поддержка подключения Wi-Fi между модулями. 9) Поддержка аппаратного контроля потока CTS/RTS и контроля потока программного обеспечения XON/XOFF. 10) режим ввода питания опционально: можно выбрать промышленный контакт питания или обычные вилки адаптера питания. 11) обеспечить 4 вида интерфейса индикатора связи. 12) Автоматическая адаптация параметров последовательного порта. 13) одноклавишная конфигурация поиска. Использование программного обеспечения ZLVircom для поиска одного ключа и настройки параметров устройства. Также можно использовать веб для настройки параметров. 14) предоставляет команду управления последовательным портом, может настроить несколько параметров один раз. 15) поддержка DNS, поддержка как клиента DHCP, как режим AP также может быть как сервер DHCP. 16) обеспечить расширенные функциональные модули: 7044 модуль TCP преобразования в RTU и множественный хост доступа к wifi Шлюз Modbus модуль. 7104N-это wifi модуль, поддерживающий p2p. 17) Поддержка TCP sever, TCP client, UDP/UDP multicast. 18) может оснастить длинную свинцовую WiFi антенну, чтобы удобно установить на металлическом шасси внешней поверхности. 19) кнопка сброса. Можно сбросить параметр WiFi и ip-адрес модуля. 20) внутренняя интегрированная операционная система в реальном времени, быстрый запуск. 21) Встроенный 485 функция защиты от молнии, подходит для наружной связи 485. 22) высокие сильные анти-электромагнитные помехи. Внешнее использование антирадиационной доски SECC.

Технические параметры

Рисунок

Интерфейс 485: терминал; 232; DB9; 422: терминал Питание Внутри положительный внешний отрицательный, стандартный отвод; две линии терминала Размер Д x Ш x В = 9,4 см × 6,5 см × 2,5 см

Общаться Интерфейс

Wi-Fi 802.11b/g Серийный номер RS232/485/422 × 1: RXD, TXD, GND, CTS, RTS

Серийные параметры

Скорость передачи данных 1200 ~ 115200bps Скорость передачи информации в 5-9 (США);

Беспроводная передача данных

WLAN Стандартный: 802,11 b/g Частотный диапазон 2,412-2,484 ГГц Передача Мощность 802.11b: + 20dBm (макс.); 802,11g: + 18dBm (макс.); Чувствительность приема 802.11b:-89dBm; 802,11g:-81dBm; Антенна на выбор Внешний: внешняя антенна

Аппаратные средства

Ethernet 10 м/100 м Мощность 9 ~ 48 В, <1 Вт

Программное обеспечение

WLAN режим работы STA/AP Механизм безопасности WEP/WPA-PSK/WPA2-PSK Шифрование Тип WEP64/WEP128/TKIP/AES Протокол TCP/UDP/ARP/ICMP/DHCP/DNS/HTTP Чистая способа передачи данных: Разъем, виртуальный последовательный порт Конфигурация пользователя Веб-сервер, инструмент настройки Windows ZLVircom/li>

Мощность требование

Мощность 9 ~ 24 V DC, 145mA @ 9 V

Защита окружающей среды

Рабочая температура -40 ~ 85 ℃ Температура хранения -45 ~ 125℃ Влажность 5 ~ 95% относительной влажности
