ZVS индукционный нагреватель 2500 Вт основной блок+ нагревательная катушка(медная трубка)+ вентилятор питания

Описание

ZVS индукционный нагреватель 2500 Вт основной блок + нагревательная катушка (медная трубка) + вентилятор питания

Описание:
Питание от DC12-48V и тока до 50 А, это индукционный нагреватель мощностью 2500 Вт. Он в основном используется для нагрева и закалки небольших черных металлов.

Особенности:

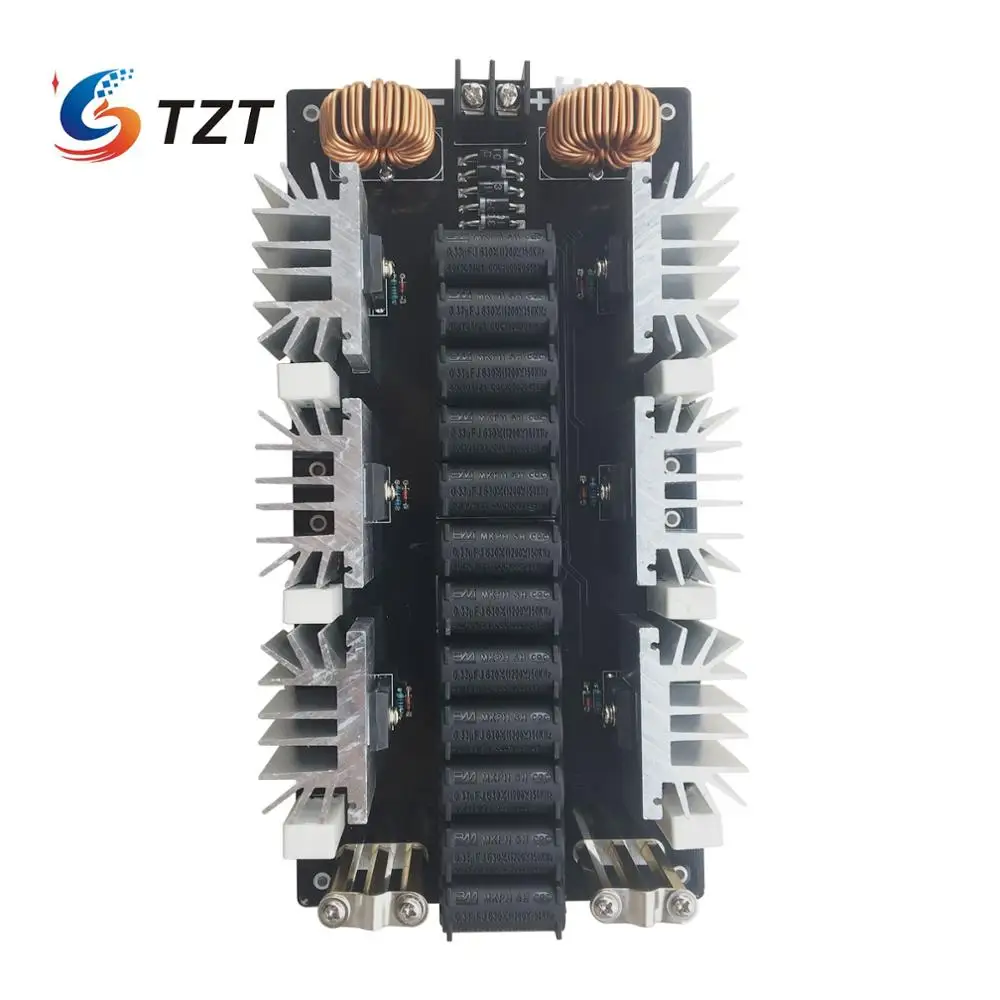

-1,6 мм Военная печатная плата с медью толщиной 2 унции. Большой ток с отличной производительностью отвода тепла
-Двойные вентиляторы охлаждения 120 мм
-Ультра большой теплоотвод высокой мощности обеспечивает рассеивание тепла трубки MOS
-3 шт. M4 медные столбы соединены параллельно на выходном конце, который может быть подключен к flyback трансформатора, высокочастотного трансформатора и нагревательной катушки
-6 шт. оригинальные IRFP260 и 12 шт. оригинальные конденсаторы резонируют параллельно, с высокой мощностью и высокой эффективностью
-Он может работать непрерывно в течение длительного времени, когда условия отвода тепла соответствуют стандартам

Технические характеристики:
-Размеры: 240x120x85 мм (Д * Ш * В)
-Нагревательная катушка: 70x60x73 мм
-Входное напряжение: DC12-48V
-Максимальная мощность: 2500 Вт
-Максимальный рабочий ток постоянного тока: 50A
-Металлы, включая железо, могут нагреваться в 800-900 ℃

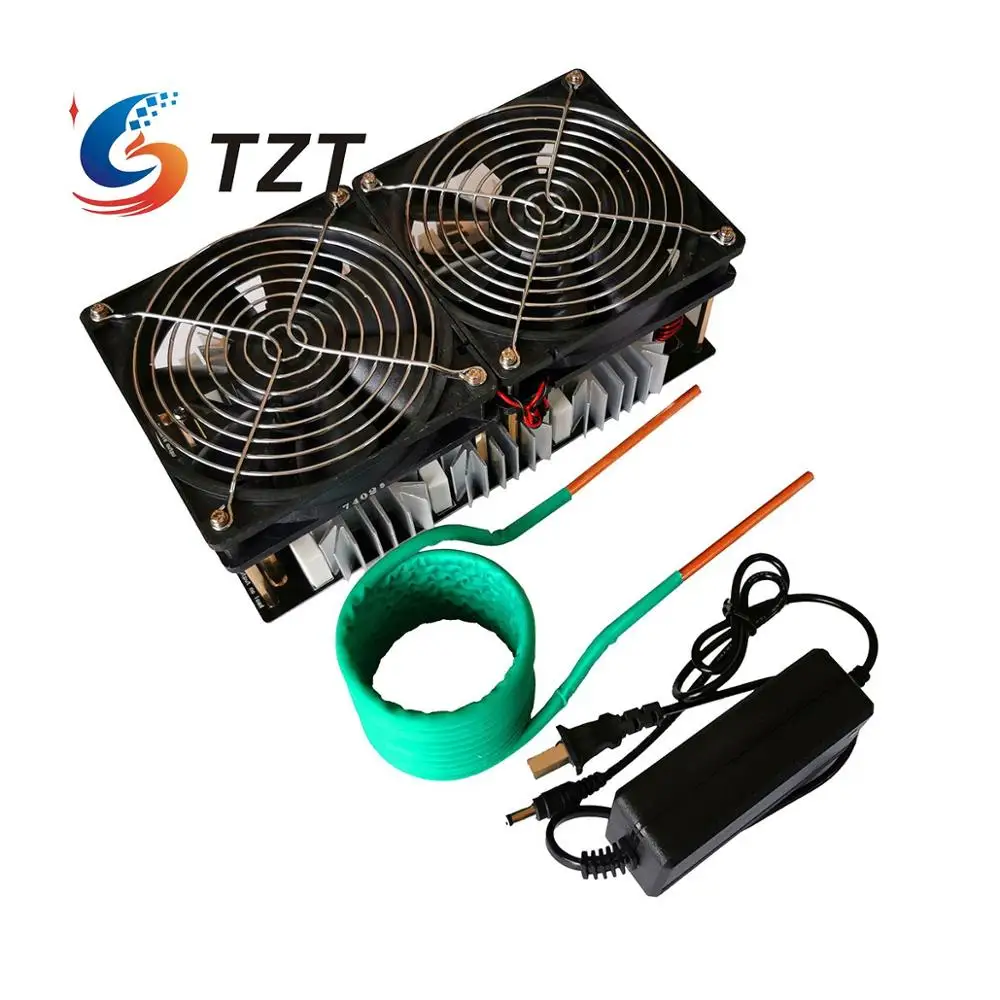

Посылка включает в себя:
-1 х Основной блок
-1 нагревательная катушка
-1 х вентилятор питания

Примечание:
-Необходим насос охлаждающей воды для нагревательной катушки. Индукционный нагреватель работает с высокой мощностью. И печатная плата и электронные компоненты генерируют тепло. В связи с тем, что тепло, производимое нагревательной катушкой, является большим, для защиты катушки и всей системы требуется водяной насос.
-После того, как ваше напряжение импульсного источника питания является стабильным, он подключен к индукционной нагревательной цепи. Вы можете подключить воздушный переключатель между блоком питания и материнской платой, а затем включить воздушный переключатель после того, как импульсный источник питания работает стабильно. Пожалуйста, обратите внимание при использовании импульсного источника питания, потому что высокомощные импульсные источники питания, как правило, имеют функцию медленного запуска, то есть выходное напряжение медленно поднимается в начале. Пожалуйста, не подключайте его к индукционной нагревательной цепи, пока напряжение не достигает 11 В. Или МОП-транзисторы с обеих сторон будут включены одновременно и сжигать компоненты.
-Эта схема имеет очень строгие требования к питанию. 12 В источник питания должен использовать мощность больше 500 Вт, 24 В больше 1200 Вт, 36 В больше 2000 Вт, 48 в больше 2600 Вт (рекомендуемое рабочее напряжение 48 в).
-Пожалуйста, держите его в режиме работы с рабочим током ниже 50А для защиты цепи. Для работы с более высокой мощностью можно добавить предохранитель 50А для обеспечения безопасности цепи.
-Пожалуйста, используйте вентилятор для отвода тепла во время работы.
-Рабочее напряжение не должно быть ниже 12 В.
-Когда нагревательное устройство работает, нагревательное кольцо будет генерировать много тепла. Водяное охлаждение должно быть использовано для охлаждения нагревательного кольца, чтобы избежать высокой температуры, вызывающей повреждение материнской платы.
-Обратное соединение не допускается. Входной терминал питания отмечен положительным и отрицательным.
-Нагревательное кольцо может деформироваться во время транспортировки, вызывая короткое замыкание между слоями, пожалуйста, отделите материнскую плату перед подключением, в противном случае может возникнуть перегрузка и материнская плата может быть повреждена.
-Не включайте без нагрузки. (Без нагрузки здесь означает, что к выходу не подключена нагрузка. Его можно подключить к нагревательной катушке без добавления нагреваемых предметов.) В противном случае плата будет издавать высокочастотный шум, который мгновенно выгорит материнскую плату.
