ZVS катушки генератора части приводной платы высокого напряжения питания аксессуары в разобранном виде набор DC12-30V

Описание

Высоковольтный источник питания ZVS катушки генератора части приводной платы в разобранном виде набор DC12-30V

Описание:

Этот набор плат ZVS включает в себя высококачественную 1,6 мм двойную печатную плату, большой индуктор, точный металлический пленочный резистор, антистатический теплоотвод и высокочастотные резонансные конденсаторы, которые обеспечивают его стабильную работу. С правильным источником питания и правильной схемой вы можете создать красивую электрическую дугу самостоятельно. Это популярный комплект, и вы можете купить его для себя или подарить его своему другу-любителю электроники в подарок.

Особенности:
1. Высокое качество 1,6 мм двойная печатная плата, дополнительная Оловянная банка для провода питания и оптимизирует размер провода МОС трубчатой схемы вождения с более высокой токовой несущей способностью и лучшим тепловыделением.
2. Два оригинальных МОП irirfp260n обеспечивают большой ток, небольшое внутреннее сопротивление, высокую мощность и лучшую производительность.
3. Профессиональный заводской изготовленный на заказ большой индуктор (1,2 мм медный провод), тонкий рабочий корабль и стабильная производительность, может подключаться к 15а току в течение более длительного времени.
4. Использует 1% точность 3 Вт Резистор с металлической пленкой с меньшими погрешностями, более высокой точностью, небольшой температурный дрейф и хорошее теплтеплтеплтеплтепловыделение.
5. Большой толстый антистатический теплотеплоотвод, лучший эффект рассеивания тепла, значительно улучшает стабильность и срок службы.
6. Два изготовленных на MKP 0,33 мкФ 1200 в параллельно, так как высокочастотно-резонансные конденсаторы имеют большую емкость.

Технические характеристики:

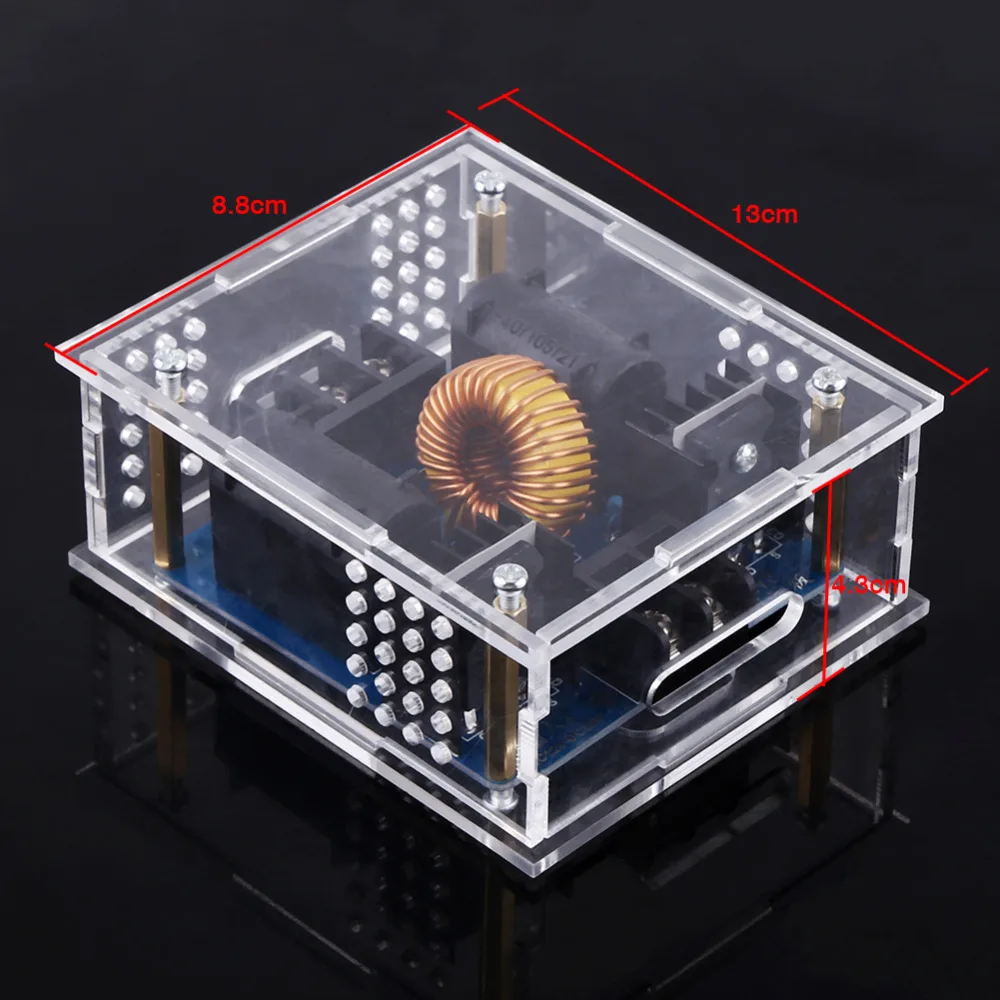

Размер: 13x8,8x4,3 см/5,12x3,46x1,69"
Входное напряжение: 12 V-30 В постоянного тока
Ток: ≥5A (если <12 В), ≥15A (если> 15 В)
Частота: 30 кГц-50 кГц (самоадаптивная)
Вторичный параметр: 5 T + 5 T
Длина электрической дуги: при входе 12 В/5А длина электрической дуги составляет около 1-2 см. Чем больше входного напряжения и ток, тем большая выходная мощность, тем длиннее электрическая дуга. Самый высокий вход 30 В/10 А, и электрическая дуга может быть 5 см или более. Если дуга слишком короткая, пожалуйста, проверьте, достаточно ли Входная мощность.
Источник питания: если вы используете батаребатарею в качестве источника питания, рекомендуется использовать модель батареи самолета с более 25C скоростью разрядки. Пожалуйста, не используйте обычный аккумулятор электроэлектромобилей. если вы используете блок питания с переключпереключенным режимом, используйте один из 12 В и ток должен быть более 5 А. 24 В импульсный источник питания (или Линейный источник питания) должен обеспечить ток более 15 А. Если ток не достаточен, трубка будет повреждена.
Мощность: выходная мощность зависит от входной мощности. Если вы используете блок питания мощностью 30 30 Вт, даже с 200 Вт ZVS выходная мощность не будет достигать 100 Вт. Таким образом, Входная мощность блока питания должна быть достаточно. Мощность = напряжение * ток.

Если вы используете источник питания с переключением высокой мощности, обратите внимание, что он может иметь функцию плавного пуска, а именно цепь минимизирует большие токи запуска от течения при первом использовании входной мощности. Предположим, что цепь zzvs подключена до того, как напряжение достигает 12 В, Электрический резонанс не будет возникать из-за низкого привести к разрыву двух MOS труб в то же время и сжиганию компонентов. Таким образом, начните сначала выключатель питания, и подключите к цепи ZVS после того, как напряжение достигает 12 В.

Входное напряжение и ток:12 V/5A,24 V/10A

Выходное напряжение:Прибл. 10000 V,Прибл. 20000 V

Максимальная Мощность:60 Вт,200 W

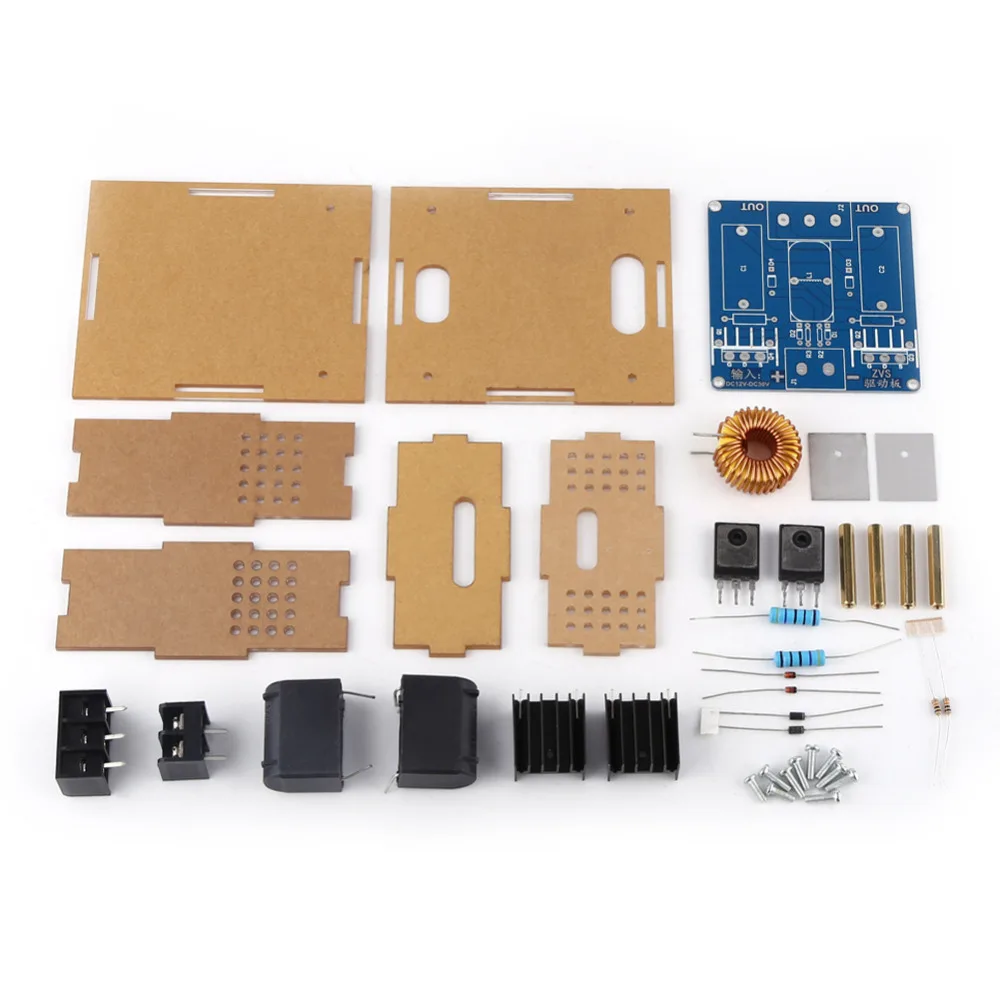

Ficture:

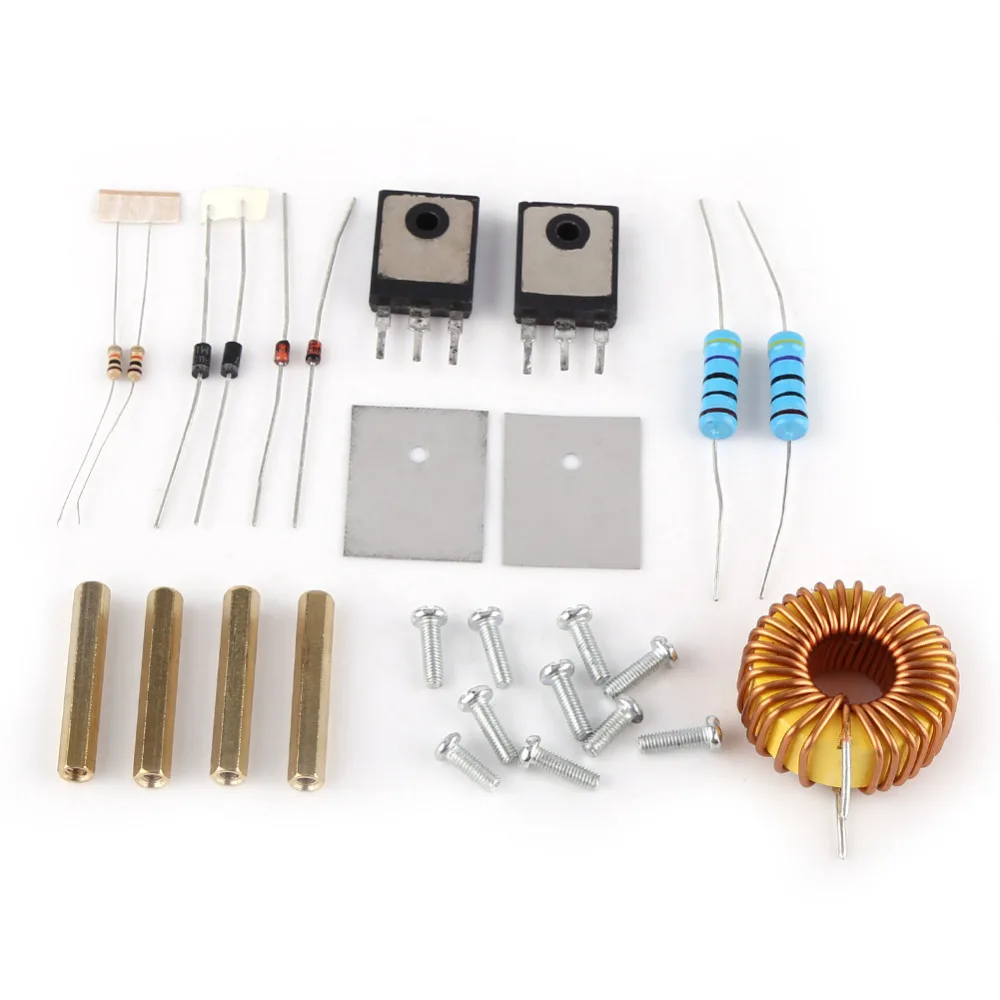

1 x печатной платы
1 x HB9500-2 винтовой зажим
1 х HB9500-3 винтовой зажим
2 x радиаторы
2 х Теплопроводящая деталь
1 комплект x винты
2 x IRF260
2x0,33 мкФ 1200 V конденсаторы
1 x 100UH 15A индуктор
2x3 W 470Ω резисторы для поверхностного монтажа
2x12 V 1 W дидиоды регулятора напряжения
2 x резисторы 0,25 Вт 10 K
2 x диода быстрого восстановления UF4007
4 x стоек

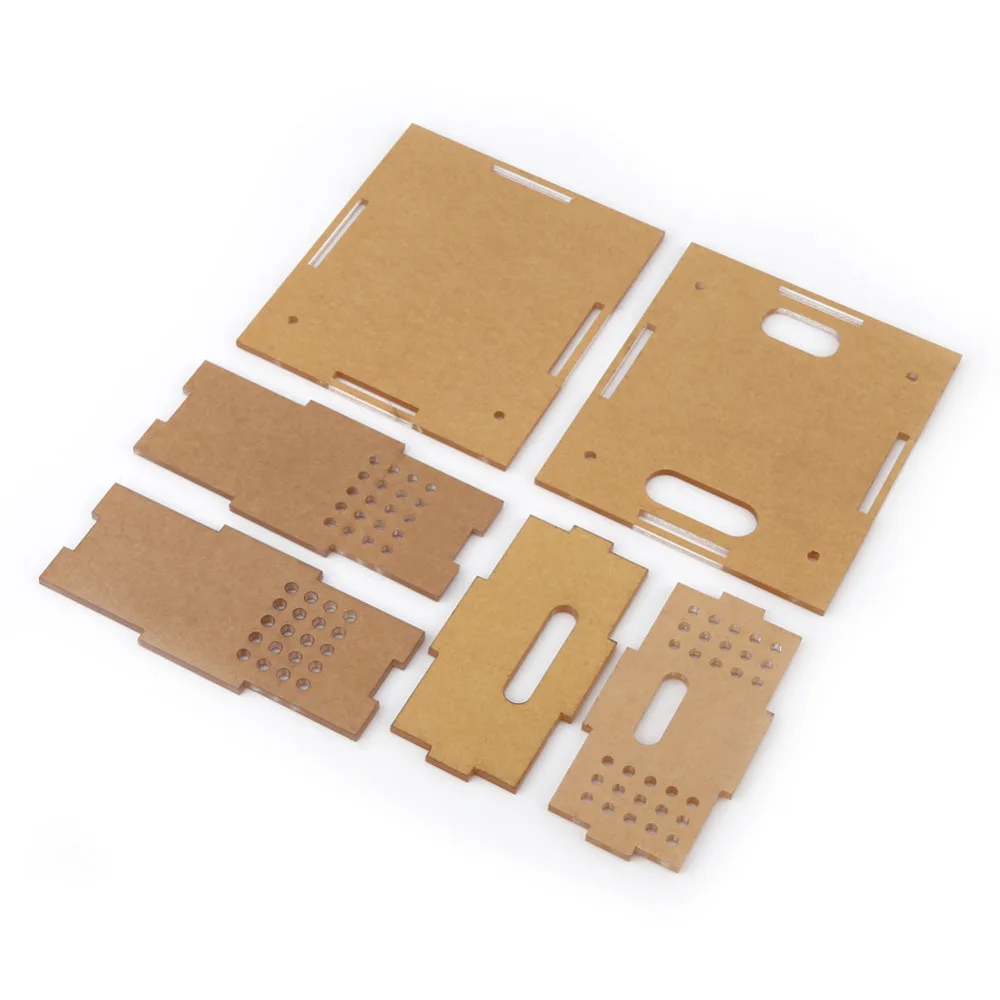

1 комплект x детали корпуса

Примечание:
1. Убедитесь, что все компоненты соединены и сварены правильно.
2. Рекомендуемое напряжение для тестирование Протестировано 12 В, чехол сгорел из-за неисправным подключением.
3. Максимальный вход 30 В постоянного тока, 10 А (не рекомендуется), пожалуйста, не используйте в течение длительного времени над высоким напряжением и током.
4. Не подходит для индукционного нагрева.
5. Высокое напряжение является опасопасопасным, пожалуйста, будьте осторожны!
6. Этот комплект требует электронных знания и умений, пожалуйста, убедитесь, что вы знаете, как собрать
