Звук и светильник Управление/Голосовое управление Управление контроль релейного переключателя модуль Индуктивный переключатель задержки Регулируемый 12 V/24 V

\
\

Использование модуля:

\
\

Автоматическое обнаружение интенсивности окружающего звука и светильник, когда звук превышает установленный порог, реле автоматического закрытия, и задержки в течение периода времени, затем отключите. светильник может быть включен или закрыт. он используется для управления оборудованием при определенной интенсивности звука/открыть светильник ниже интенсивности.

\
\

Важный пункт:Этот модуль является продуктом с определённым техническим содержанием, без проводки, если у вас нет основы цепи, пожалуйста, сделайте фотографии внимательно, внимательно прочитайте инструкции ребенка, убедитесь, что вы можете его прочесть, можете использовать переделку, все Дети были испытаны и доставлены, на складе Бена бэби 7 дней нет причин возвращать, но не качество, потому что я не буду использовать его или сжигать его по ошибке, возврат и обмен груза несет Покупатель 。

\
\

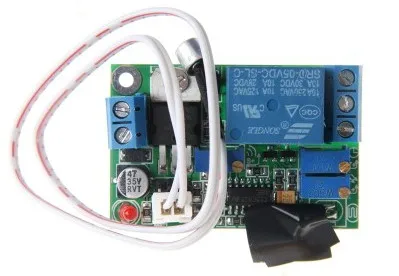

Микрофон и фоторезистор, сваренные на картинке, только для демонстрации, во избежание звуковых помех, вызванных отключением реле, фактический продукт поставляется с удлинителем.

\
\

Модуль Особенности:

\
\

1. Голосовое управление/Акустооптическое управление опционально: Голосовое управление только, его также можно использовать с акустооптическим управлением 。

\
\

2. Двухступенчатое Усиление звука, 100-5000 Увеличение регулируется, (соответствующий sound20-90Decibel), регулируемый порог интенсивности звука 。

\
\

3. Интенсивность threshold10-10000LXAdjustable чувствительность (она примерно такая же, как и диапазон изменения яркости от полного черного до солнечного полудня в тени)

\
\

4. Самовывоз задержки time1-60SAdjustable (Неточным задержки,Зарядка конденсатора и задержка разрядки, это относится к звуку триггера).

\
\

5. Защита обратного подключения, блок питания подключен реверсивно и не работает, модуль не горит.

\
\

6. Широкий вход напряжения 7-30 в, широкое применение.

\
\

Модуль высокой интенсивности параметры:

\
\

Напряжение питания: 7-30 в

\
\

Пороговый диапазон интенсивности звука: about20-90Decibel регулируется.

\
\

Пороговый диапазон интенсивности светильник: about10-10000LxAdjustable.

\
\

Время задержки: 1-60sрегулируемая, hair3-60SLeft по умолчанию и правильная задержка, Need3SLeave сообщение ниже или свяжитесь со службой поддержки клиентов (неточная задержка,Зарядка конденсатора и задержка разрядки, это относится к звуку триггера)

\
\

Максимальный ток нагрузки: 10 А/220 В

\
\

Размер модуля: 50 мм * 33 мм * 18 мм (длинна * ширина * высота), возьмите один. M3винт установки определения местоположения отверстие 。

\
\

Важные положения: Недавно покупатель ответил на следующие вопросы 1: нестабильное время задержки, задержка этого модуля принимает зарядку конденсатора и задержку разрядки, временная задержка полностью определяется зарядки и разрядки всплывающие предупреждения на звук до конденсатор с алюминиевой крышкой, 。 триггер громкий, задержка длинная точка, когда звук небольшой, задержка будет короче, тест очень прост. Выдув воздуха на датчик, задержка должна быть гораздо дольше, чем время речевого триггера. 2: постоянное всплывающие предупреждения, Сенсор s смысле все звуки, на выходе-реле различным оригинальным материалом могут нажать звук в тех случаях, когда реле, также подает модуль, резольвента :( 1) датчик вдали от реле (датчик wearing30cmLine, удлиняется, если вам нужно больше); (2) Более низкая чувствительность, просто фильтруйте звук реле.

\
\

Инструкции по эксплуатации и монтажу (очень важно! обязательно прочитайте внимательно)

\
\

Модули тестируются перед отправкой, но из-за различных звеньев, нужно подстраивать под диапазон, который вам нужен. Процесс работы следующий:

\
\

Модуль использует Многофункциональный прецизионный потенциометр поворота, может вращаться на most30Around Zhou, поэтому, пожалуйста, будьте терпеливы, вы можете услышать небольшой щелчок, когда вы поворачиваете голову, а затем остановить вращение.

\
\

Основная идея заключается в том: Выключите светильник Функция управления, во-первых, задержка, как минимум, звук Регулировка интенсивности, корректировки задержки, окончательный светильник Регулировка интенсивности 。 не забудьте выбрать мощность pin правильно!

\
\

1. Подтвердите, что Фоторезист обернут черной лентой (модуль не светильник открытого типа, это эквивалентно выключению функции управления светильник перед отладкой)

\
\

2. Модуль питания: Подтвердите положительный и отрицательный полюсы (он не будет гореть, если подключен реверсивно, но не работает.)

\
\

3. Отрегулируйте ручку задержки по часовой стрелке, установите задержку на минимум, чтобы облегчить регулировку интенсивности звука.

\
\

4. отладка в тихой среде, чувствительность ручки для регулировки порога интенсивности звука увеличивается в направлении против часовой стрелки, чувствительность уменьшается 。 сначала настроить по часовой стрелке, делает реле не близко (LEDExtinguish) 。 И затем говорить или хлопать в ладоши, наблюдая, будет ли яркий (из-за кратчайшей задержки, так что он гаснет немедленно). постепенная регулировка, пока вам не нужна чувствительность.

\
\

5. После того, как интенсивность звука отрегулирована правильно, постепенно Отрегулируйте ручку задержки против часовой стрелки, речевой или хлопающий триггерный модуль, до тех пор, пока не потребуется время задержки. Максимальная задержка до 1 минуты.

\
\

6. если вы хотите использовать функцию управления светильник (то есть, только когда нет светильник), Оторвите черную ленту на фоторезисте, Отрегулируйте регулятор интенсивности светильник 。 тусклый светильник по часовой стрелке (то есть, он темнее), светильник CCW становится сильнее. для того, чтобы выключить светильник функция управления, непосредственно чехол фоторезистор непрозрачным скотчем 。

\
\

\
\

Схема подключения ввода/вывода

\
\

\
\

Обратите внимание!

\
\

1. meet220VPlease обращать внимание на безопасность оборудования!

\
\

2. Более высокое напряжение питания, более тяжелый нагрев модуля, это нормально, долгосрочная работа, предполагающая 24vниже напряжения.

\
\

Фактическая цветопередача выглядит следующим образом (цвет рандомизирован, хроматические аберрации)

\
\
