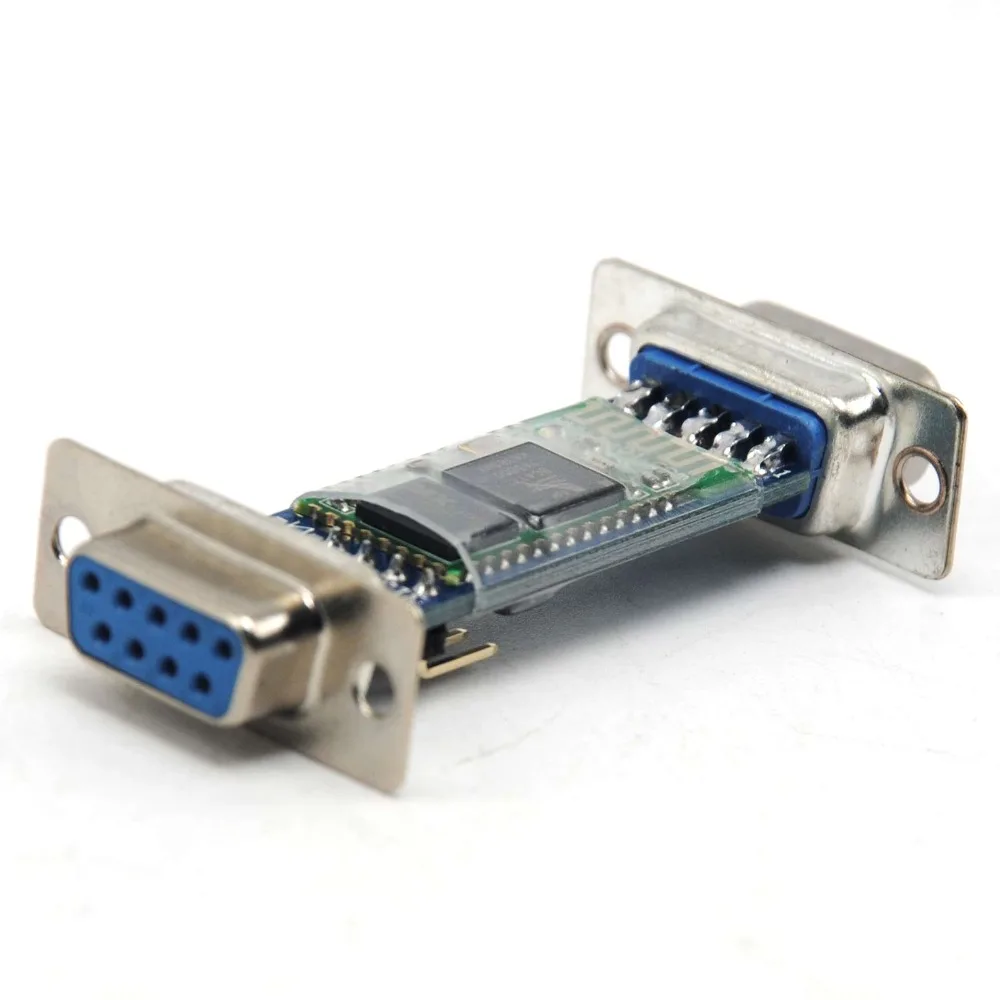

Беспроводной bluetooth-модуль Slave DB9 RS232 серийный 4Pin

Описание

Беспроводной bluetooth-модуль Slave DB9 RS232 серийный 4Pin

Описание:
Промышленный Серийный порт bluetooth, замена Drop-in для проводных последовательных соединений, прозрачное использование. Вы можете использовать его просто для замены последовательного порта, чтобы установить соединение между MCU и gps, ПК со встроенным проектом и т. д.
Настройка порта serail по умолчанию: 9600, N, 8, 1
Код сопряжения: 1234
Запуск в slave role: пара с BT dongle и главный модуль
Комбинированный режим: два модуля автоматически устанавливают связь при питании.
Режим PC hosted: сопряжение модуля с bluetooth dongle непосредственно в качестве виртуального сериала.

Особенности:
Прототип Bluetooth: спецификация Bluetooth v2.0 + EDR
Частота: 2,4 ГГц ISM band
Модуляция: GFSK (Gaussian Frequency Shift Keying)
Мощность излучения: <= 4dBm, класс 2
Чувствительность: <=-84dBm при 0.1% BER
Скорость: Асинхронный: 2,1 Мбит/с (макс)/160 кбит/с, синхронный: 1 Мбит/с/1 Мбит/с
Безопасность: аутентификация и шифрование
Профили: последовательный порт Bluetooth
Чип CSR Bluetooth v2.0
Диапазон волн: 2,4-2,8 ГГц, ISM band
Протокол: Bluetooth V2.0
Класс мощности: (+ 6dbm)
Чувствительность приема:-85dBm
Напряжение: 3,3 (2,7-4,2 в)
Ток: паринг-35ма, подключен-8мА
Температура:-40 ~ + 105 градусов Цельсия
Пользователь определил скорость передачи данных: 4800, 9600, 19200, 38400, 57600, 115200, 230400, 460800, 921600, 1382400,.
Размер: 26,9 мм * 13 мм * 2,2 мм
Определение Pin:
PIO8 соединяется с светодиодный катодея с 470ohm серии резистор между. Светодиодный негативный индикатор подключается к земле. Используется для указания состояния модуля. После включения, мигающие интервалы отличаются в разных состояниях.
PIO9 используется для управления светодиодный показ. Он будет устойчив к ударам.
PIO11, модуль state switching pin. Высокий> ответ на команды; низкий или плавающий-> Обычный статус работы.
С интегральной схемой сброса Сброс будет выполнен автоматически после включения.
Шаги, чтобы установить мастер:
Набор PIO11 высокий с резистором 10 K между.
Включение питания, модуль входит в состояние командной реакции
Откройте гипертерминал или другой последовательный инструмент, установите скорость передачи данных 38400, 8 бит данных, 1 стоп-бит, без паритета, без потока
Управление метод:
Через последовательный порт, отправьте символов «AT + ROLE = 1 r n», если это успешно, верните «OK r n», где r n возвращается.
Установите PIO11 LOW, повторно включите, затем в мастер состоянии, автоматически выполните поиск, подчиненный Модуль и подключите.
Посылка:
1 шт. беспроводной bluetooth-модуль Slave
