Промышленный рН электрод зонд жидкости 0-14PH датчик обнаружения Регулировка модуль контроля метр тестер DIY для Arduino

Описание

Параметры:

Диапазон измерений: 0-14PH Применимая температура: 0-80 °C Дрейф: менее или равен 0,02 PH/24 часа Наклон: больше или равен 98% Точность измерения: менее или равна 0,01 ph Время отклика: 5sec Чувствительное сопротивление мембраны: менее или равное 200*10 ^ 6Ω Эквивалентная точка электрода: 7±0. 5PH Питание модуля: + 5,00 в Размер модуля: 43 мм x 32 мм Промышленный он-лайн ph-электрод

Промышленный рН электрод зонд жидкости 0-14PH датчик обнаружения Регулировка модуль контроля метр тестер DIY для Arduino

Особенности:

Электрод изготовлен из низкоомной стеклянной Чувствительной Пленки, может быть применен для измерения PH в различных условиях, имеет характеристики быстрого отклика и хорошей термической стабильности; имеет хорошую воспроизводимость, не легко гидролизуется, и в основном устраняет щелочную погрешность; 0 ~ 14 pHЛинейное значение потенциалов находится в диапазоне. Эталонная система, состоящая из Ag/Agcl и гелевого электролитного солевого моста, имеет стабильный полуклеточный потенциал и превосходную эффективность защиты от загрязнения. Кольцевая фторопластовая мембрана не легко блокируется, и ее можно использовать с рН-инструментами дома и за рубежом.Прямая в комплекте

Область применения:

Электроды могут использоваться с различными измерителями кислотности. Электроды доступны в клеммных колодках со стандартными 3/4 "нитями

Инструкции по уходу за изделием

Пожалуйста, используйте внешний источник питания, напряжение приближено к + 5,00 в, напряжение более точное, более высокая точность! Электроды перед каждым использованием непрерывного использования требуется калибровка стандартного буферного раствора, для достижения более точного результата, температуры окружающей среды, предпочтительно при около 25 °C, значение PH, как известно, является надежным, и его значение PH, чем лучше, тем ближе измеренное значение. Если вы измеряете образец кислотным, используйте буферное решение PH4.00 коррекции электродов, если вы измеряете образец щелочным, используйте PH9.18 буферное решение для калибровки электродов. Сегменты для калибровки, просто чтобы получить лучшую точность. Каждый ph-электрод pH измеряет различные растворы, требует использования чистой воды, рекомендуется использовать деионизированную воду. Каждое устройство подключено как показано на иллюстрации, а именно: ph-электрод подключен к рН доска счетчика BNC разъем, затем используйте аналоговый кабель, ph-метр монтажная плата подключена к аналоговому порту 0 Arduino1 master. После блока питания Arduino1 master, вы можете увидеть pH доска счетчика синими индикаторами. Мастер программирования Arduino1 Образец Кода. Ph-электрод вставляется в Стандартное решение pH 7,00, или непосредственно сокращает оба входных интерфейса BNC, откройте последовательный монитор Arduino1 IDE, вы можете увидеть текущее значение pH, погрешность не превышает 0,3. Запишите следующее значение печати, а затем сравните с 7,00, разница между модификациями в программном месте смещения. Например, распечатайте значение pH 6,88, разница была 0,12, в примерной программе измените значение # define Offset 0,00 # define Offset 0,12. Ph-электрод в калибровочном растворе pH 4,00, подождите минуту, Отрегулируйте потенциометр регулировки усиления, распечатка, насколько это возможно, значение pH стабильно на уровне около 4,00. В это время калибровка кислотного сегмента была завершена, вы можете проверить pH кислотного раствораПримечание: При измерении других растворов Электроды должны быть очищены. Ph-электрод сам полагается на линейную характеристику, с вышеуказанной калибровкой, может непосредственно измеряться значение pH щелочного раствора, но если вы хотите получить лучшую точность, рекомендуется перекалибровать. Щелочной pH значение 9,18 калибровки сегментов с помощью стандартного решения, также Отрегулируйте потенциометр регулировки усиления, чтобы стабилизировать на уровне около 9,18. После калибровки вы можете измерить значение pH щелочного раствора

Образец товара:
После загрузки кода образца Откройте 1 последовательный монитор Arduino IDE, вы можете увидеть результаты.
/*
# Этот образец кодов предназначен для тестирования ph-метра V1.0.
# Редактора: YouYou
# Срок производства тиража: 2013.10.21
# Ver: 0,1
# Продукт: ph-метр
*/
# Define SensorPin 0/ph-метр аналоговый выход к Arduino1 аналоговый вход 0
# Define Offset 0,00/Компенсация отклонения
Unsigned long int avgValue;/сохранить среднее значение сенсора отзывы
Вакуум установка ()
{
PinMode (13, выход);
Серийный. Старт (9600);
Serial. println ("готов");/тест серийного монитора
} Долл. США
Силы петли ()
{
Int buf [10];/буфер для аналогового чтения
Для (int i = 0; i <10; i + +)/получите 10 значения образца от датчика для сглаживания значения
{
Buf [i] = аналог (SensorPin);
Задержка (10);
} Долл. США
Для (int i = 0; i <9; i + +)/Сортировка аналога от малого до большого
{
Для (int j = i + 1; j <10; j + +)
{
If (buf [i]> buf [j])
{
Int temp = buf [i];
Buf [i] = buf [j];
Buf [j] = температура;
} Долл. США
} Долл. США
} Долл. США
AvgValue = 0;
Для (int i = 2; i <8; i + +)/Возьмите среднее значение 6 центрального образца
AvgValue + = buf [i];
Поплавок величины рН = (поплавок) avgValue * 5,0/1024/6/преобразования аналогового в милливольт
Значение phValue = 3,5 * Значение phValue + смещение;/преобразование милливольта в значение pH
Серийный. Принт ("pH:");
Серийный. Принт (phValue, 2);
Серийный. println ("");
Цифровая запись (13, высокая);
Задержка (800);
Цифровая запись (13, низкая);
} Долл. США

Меры предосторожности:

При измерении его следует сначала промыть в дистиллированной воде (или деионизированной воде), а фильтровальную бумагу следует использовать для впитывания влаги, чтобы предотвратить попадание примесей в проверяемую жидкость. Электродная лампочка и жидкое соединение должны быть полностью погружены в жидкость, которая должна быть протестирована. Когда электрод не используется, его следует промыть, вставить в защитную крышку с раствором хлорида калия 3,5 м или вставить в емкость с раствором хлорида калия 3,5 М. Проверьте, сухой ли терминал. Если он окрашен, протрите его абсолютным спиртом и высушите. Избегайте длительного погружения в дистиллированную воду или белковый раствор и предотвращайте контакт с силиконовой смазкой. С более длинным электродом стеклянная пленка может стать прозрачной или с отложениями, которые можно промыть соляной кислотой и промыть водой. Рекомендуется чистить электрод один раз в месяц с помощью калибровки прибора. При использовании вышеуказанного метода для поддержания и поддержания электрода процедура калибровки и нормальное измерение не могут быть выполнены, что означает, что электрод не восстановлен. Пожалуйста, замените электрод.

Отгрузочная ведомость:

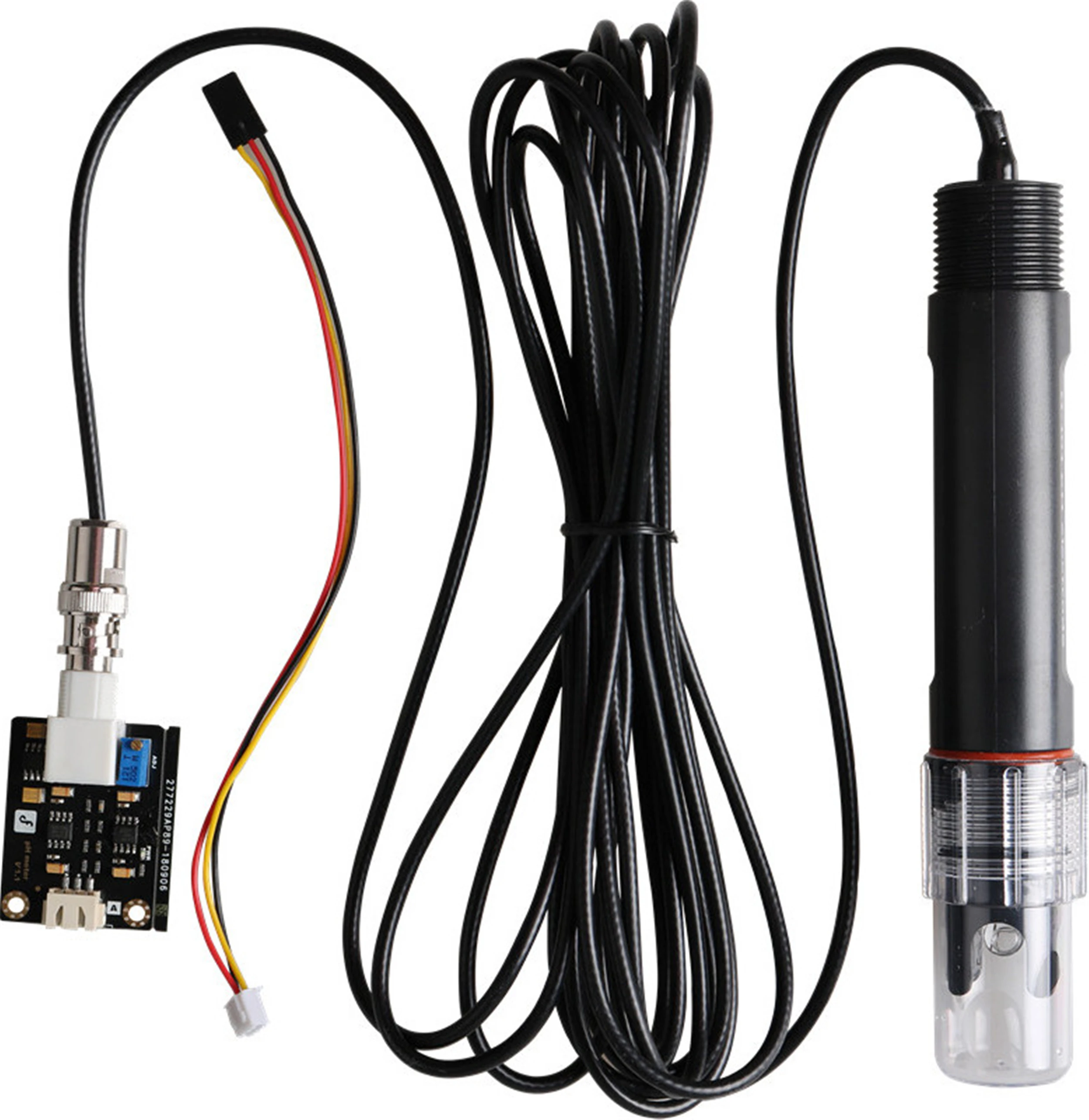

1 шт. рН электрод зонд 1 шт. 5 м PH электродный кабель 1 шт. датчик PHСхемаДоска DuPont линия
