Уровня PH Тесты моделирование электрод приобретения рН Сенсор модуль наблюдения PH датчик величины PH для Arduino

Краткое описание продукта

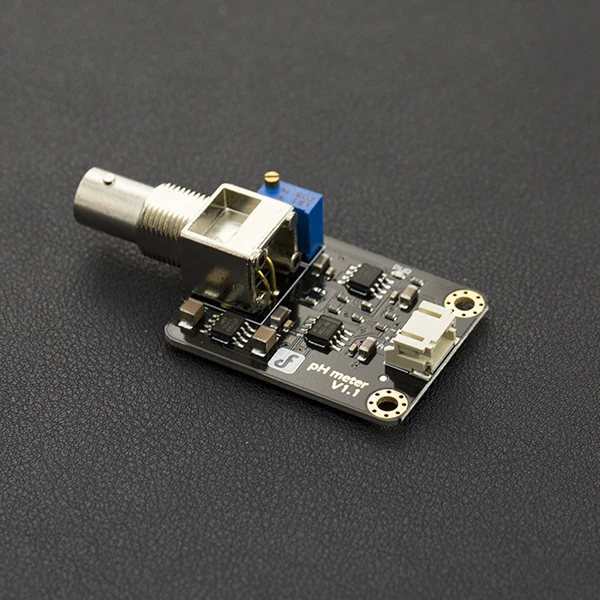

Мне все еще интересно, почему ни одна из них не дешевая. Легко Использовать Открытый sourcepHDo вы беспокоитесь об этом?Мы запустили специальное forArduinoSimulation контрольного устройства, простое подключение, удобные и практичные функции. бортовой индикатор питания лампы, BNCInterface andXH2.54Interface. при использовании датчики takepHSensors подключаются к onboardBNCInterface, плата loadingXH2.54Interface Соединительный arduinoanalog порт контролера, через программное управление, вы можете измерить решение очень легко. величины рН 。

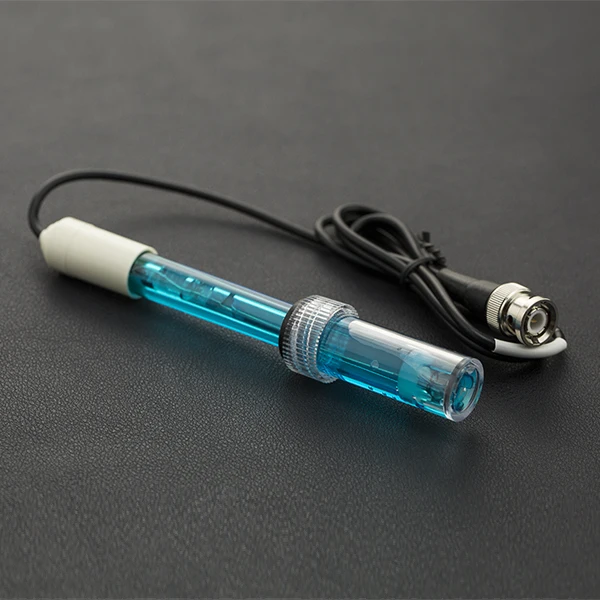

Электроды PHThe sensor включают стеклянные электроды и справочные электроды, и пластиковый корпус не может быть заполнен композитными электродами. yesPHMeter измерительный элемент, используемый для измерения активности ионов водорода в водных раствориях, значение намелия.
Датчик поставляется с толстой белой упаковочной коробкой. белая высококачественная губка, не только полностью защищает компоненты, и благородно и красиво. прикрепленные компоненты ядра --- соответствие инструкциям по использованию электродов, используйте r-friendly вторичное развитие.
Применение Сфера

Обнаружение качества воды
Аквакультуры

Этот абзац точность счетчика in0.1около

Технические характеристики

Модуль питания: + 5,00 в Размер модуля: 43 мм x 32 мм Диапазон измерений: 0-14PH Температура измерения: 0-60 ℃ Точность: ±0. 1pH (25℃) Время отклика: ≤1min BNCInterface typepHsensor Xh2.54интерфейс (3 ноги патч) Коэффициент усиления-регулируемый потенциометр Мощность индикаторная лампа

Список рассылки

PHsensor (BNCInterface) 1 индивидуальный Плата pHSensor 1 блок Аналоговый разъем 1 полосы

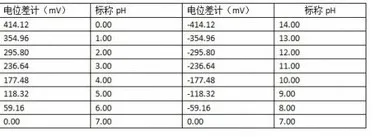

Выход электрода является милливольтом, и соотношение между значениями является следующим (25℃):

С помощью шагов

Примечание:
Используйте внешний импульсный источник питания, чтобы напряжение было максимально приближено к + 5,00 в. Чем более точным напряжение, тем выше точность!
Электрод должен быть откалиброван стандартным буферным раствором перед каждым непрерывным использованием. Для более точных результатов температура окружающей среды предпочтительно около 25 °C. Известное значение pH является надежным, и чем ближе значение PH к измеренному значению, тем лучше. Если образец измеряется кислотным, используйте буферное решение pH 4,00 для калибровки электрода. Если образец измеряется щелочным, используйте буферное решение pH 9,18 для калибровки электрода. Калибровка производится в секциях для лучшей точности.
Каждый рН-измерительный раствор рН электрода должен быть очищен водой. Рекомендуется стирать с деионизированной водой.

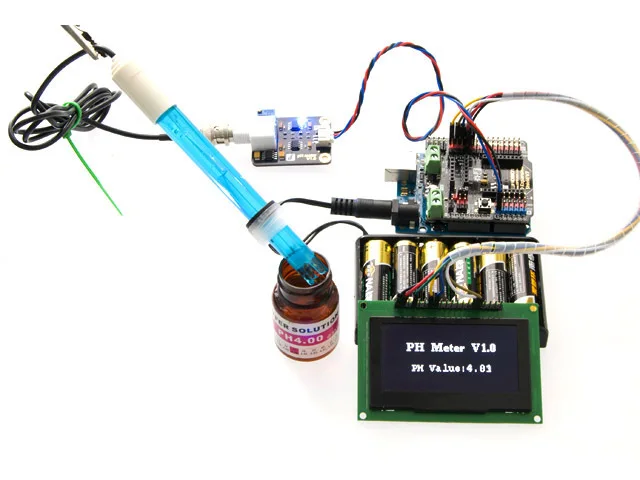

(1) Подключите каждое устройство, как показано, т. Е. Электрод pH подключен к разъему BNC рН доска счетчика, И затем аналоговый счетчик используется для подключения рН доска счетчика к аналоговому порту 0 Arduino master. После питания Arduino master, вы можете увидеть, что синий индикатор на рН доска счетчика горит.
(2) записывайте код образца для Arduino master.
(3) Вставьте электрод pH В Стандартное решение с pH 7,00, или сразу коротко два входа интерфейса BNC, откройте серийный монитор Arduino IDE, вы можете увидеть текущее значение pH, ошибка не будет превышать 0,3. Записывайте значение, напечатанное в это время, а затем измените разницу в смещении по сравнению с 7,00. Например, если напечатанный pH 6,88 и разница 0,12, то # define смещение 0,00 изменено на # define смещение 0,12 в образце программы.
(4) Вставьте электрод pH В калибровочный раствор с pH 4,00. После ожидания в течение одной минуты, Отрегулируйте потенциометр регулировки усиления так, чтобы напечатанное значение pH было максимально стабильным в около 4,00. В данный момент калибровка кислотной секции завершена, и вы можете проверить pH кислотного раствора.
Примечание: электрод должен быть очищен при измерении других решений.
(5) в зависимости от линейности самого электрода pH, pH щелочного раствора может быть непосредственно измерен вышеуказанной калибровкой, но если вы хотите лучшую точность, рекомендуется рекалибрат. Щелочная секция откалибрована с помощью стандартного раствора с pH 9,18. Потенциометр регулировки усиления также регулируется, чтобы стабилизировать около 9,18. После калибровки вы можете измерить pH щелочного раствора в данный момент.
Образец товара
После загрузки кода образца Откройте серийный монитор Arduino IDE, и вы увидите результаты.

/*
# Этот код образца предназначен для тестирования рН-метра V1.0.
# Редактора: YouYou
# Срок производства тиража: 2013.10.21
# Ver: 0,1
# Продукт: рН-метр
# SKU: SEN0161
*/

# Определите SensorPin 0/рН-метр аналоговый выход для Arduino аналоговый вход 0
# Определить смещение 0,00/Отклонение компенсировать
Неподписанный длинный int avgValue;/храните среднее значение датчика отзывы
Вакуум установка ()
{
PinMode (13, выход);
Сериал. Начать (9600);
Серийный. println ("готово");/Тест серийный монитор
}
Силы петли ()
{
Int buf [10];/буфер для чтения аналоговый
Для (int i = 0; i <10; i + +)/получите 10 значений образца от датчика для сглаживания значения
{
Buf [i] = аналог (SensorPin);
Задержка (10);
}
Для (int i = 0; i <9; i + +)/сортируйте аналог от малого до большого
{
Для (int j = i + 1; j <10; j + +)
{
Если (buf [i]> buf [j])
{
Int temp = buf [i];
Buf [i] = buf [j];
Buf [j] = температура;
}
}
}
AvgValue = 0;
Для (int i = 2; i <8; i + +)/Возьмите среднее значение 6 центровых образцов
AvgValue + = buf [i];
Поплавковый значение = (поплавок) avgValue * 5,0/1024/6;/преобразует аналог в милливольт
Значение phValue = 3,5 * Значение phValue + смещение;/преобразует милливольт в значение pH
Серийный. Печать ("pH:");
Серийный. Печать (phValue, 2);
Серийный. println ("");
DigitalWrite (13, HIGH);
Задержка (800);
DigitalWrite (13, низкий);
}

Техническое обслуживание и меры предосторожности

Электроды не должны быть повторно использованы в первый раз или в течение длительного времени, пузырьки и сердечники электродов, Dip in3nkclактивация в растворителе8hour. Внимание следует обратить на снятие защитной крышки электрода, чувствительные стеклянные пузырьки в пластиковых защитных сетках не прикасайтесь к твердым предметам, любые поломки и чистящие средства не будут оспаривать электроды. Завершая съемку, когда не используется, защитный рукав электрода должен быть включен, небольшое количество должно быть помещено в защитном растворе sheath3.3mol/lcali хлорид, чтобы держать лампу электрода влажной. Выход из электрода, должен быть чистым и сухим, абсолютная защита от короткого замыкания на обоих концах выхода, в противном случае результаты измерений будут неточными или неверными. Электроды избегают длительного погружения в дистиллированную воду в белковые и кислотные фторидные растворы и предотвращают контакт с органической смазкой. Электроды после длительного использования, если градиент обнаружен, есть незначительные предпочтения для материка. нижний конец электрода можно погружать в 4% ВЧ (гидрофторическая кислота) in3-5Second, мыть дистиллированной водой, затем замочить в растворе хлорида калия, продлить его. Если протестированное решение содержит чувствительные к загрязнению сферические пузырьки, то вещество, блокирующее жидкое соединение, можно найти. пассивность электродов, феномен заключается в уменьшении чувствительного градиента. неправильное считывание товаров таким образом, он должен быть основан на природе загрязняющих веществ. очистите с соответствующим раствором, обновите его. При выборе моющего средства раствор для очистки поликарбонатная смола при растворении, например, тетрахлорид углерода, трихлорэтилен, тетрагидрофуран и др., возможно растворение поликарбонатная смола. нанесите на чувствительные стеклянные лампочки, сбой электродов, пожалуйста, будьте внимательны!
