| Основная информация |
| Серия продукта |
| Phaseo |
| Тип продукта |
| Блок питания |
| Мощность типа |
| Настроить режим переключения |
| Вход напряжения |
| 380... 500 В переменного тока трехфазный, терминал: L1, L2, L3 |
| Напряжение на выходе |
| 24 V DC |
| Номинальная мощность [Вт] |
| 480 W |
| Навесного оборудования |
| Фильтр коррекции коэффициента мощности в соответствии с IEC 61000-3-2 |
| Мощность выходной ток |
| 20 A |
| Выход Тип предохранения |
| Защита от перегрузки, оптическая мощность: ручной или автоматический сброс |
| Защита от перенапряжения, оптическая мощность: 30... 32 В, ручной сброс |
| Защита от короткого замыкания, оптическая мощность: ручной или автоматический сброс |
| Защита от пониженного напряжения, оптическая мощность: trip if U <21,6 V |
| Тепловая, оптическая мощность: автоматический сброс |
| Температура окружающей среды |
| 50... 60 °C (с) |
| -25... 50 °C (нет) |
| Дополнительная информация |
| Вход предел напряжения |
| 320... 550 V |
| Частота сети |
| 47... 63 Гц |
| Максимальный пусковой ток |
| 25 А 2 MS |
| Мощность коррекция коэффициента |
| 0,65 |
| Мощность |
| 92% |
| Выход предел напряжения |
| 24... 28,8 в Регулируемый |
| Мощность Потребление W |
| 38,4 W |
| Линия и регулировку нагрузки |
| 1... 3% |
| Время удержания |
| > = 18 MS на 400 В |
| Допустимые временный импульс тока |
| 1,5 x дюймов (в течение 4 секунд) |
| Проводка способность |
| Применимое диагностическое реле: съемный винтовой терминал, емкость подключения: 2x2,5 мм2 |
| Для ввода проводка: винтовой зажим, мощность подключения: 3x0. 5... 3x4 mm2 AWG 22... AWG 12 |
| Для входного заземления: винтовой Клемма, емкость подключения: 1x0, 5... 1x4 мм2 AWG 22... AWG 12 |
| Для Выходная проводка: винтовой зажим, мощность подключения: 4x0. 5... 4x10 mm2 AWG 22... AWG кабель 8 |
| Идентификация |
| CE |

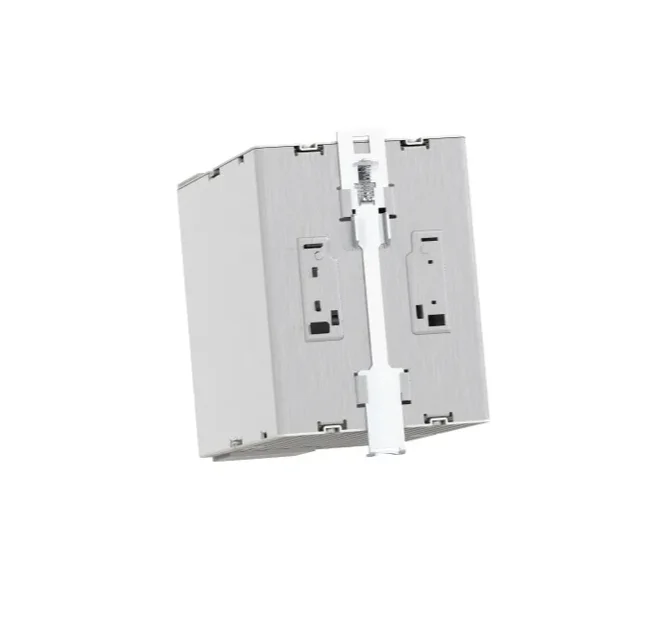

| Установка метод |
| 35x7,5 мм симметричная din-рейка |
| 35x15 мм симметричная din-рейка |
| Рабочем состоянии |
| Вертикальный |
| Рабочая высота |
| 2000 м |
| Выход муфта |
| Серия |
| Параллельный |
| Тесты имя |
| Электростатический Разряд в соответствии с EN/IEC 61000-4-2 |
| Индукционное электромагнитное поле в соответствии с EN/IEC 61000-4-6 |
| Магнитное поле в соответствии с EN 61000-4-8 |
| Основной разъем |
| Электромагнитное поле в соответствии с IEC 61000-4-11 размножение в соответствии с EN/IEC 61000-4-3 |
| Быстрые переходные процессы в соответствии с IEC 61000-4-4 |
| Скачок напряжения в соответствии с EN/IEC 61000-4-5 |
| Проводимое излучение на линиях электропередач в соответствии с EN 55022 Категория B |
| Размножение излучения в соответствии с EN 55022 Категория B |
| Гармонический ток в соответствии с EN/IEC 61000-3-2 |
| Светодиодный статус |
| Выходное напряжение: светодиодный (зеленый и красный) |
| Выходной ток: светодиодный (зеленый, красный и оранжевый) |
| Глубина |
| 160 мм |
| Высота |
| 143 мм |
| Ширина |
| 96 мм |
| Вес продукта |
| 1,6 кг |
| Окружение |
| Вход ток |
| 320 в с UTE C80-810 |
| 550 в с UTE C80-810 |
| Сертифицированный продукт |
| CCSAus |
| Кэм |
| UL |
| РКС |
| Соблюдении всех стандартов |
| CSA C22.2 без 60950-1 |
| UL 508 |
| Экологические особенности |
| EMC в соответствии с EN 61000-6-1 |
| EMC в соответствии с EN 61000-6-3 |
| EMC в соответствии с EN 55024 |
| EMC в соответствии с EN/IEC 61000-6-4 |
| EMC в соответствии с EN/IEC 61204-3 |
| Безопасность в соответствии с EN 61204-4 |
| Безопасность в соответствии с EN/IEC 60950-1 |
| Безопасность соответствует SELV |
| Уровень защиты IP |
| IP20 соответствует EN/IEC 60529 |
| Температура окружающей среды хранения |
| -40... 70 °C |
| Относительная влажность |
| 0... 90% во время работы |
| 0... 95% период хранения |
| Защита от перенапряжения Тип |
| Класс I соответствует VDE 0106-1 |
| Характеристики изоляции |
| Между входом 3500 в и заземлением между |
| 4000 в вход и выход между |
| 500 В вход и заземление |
