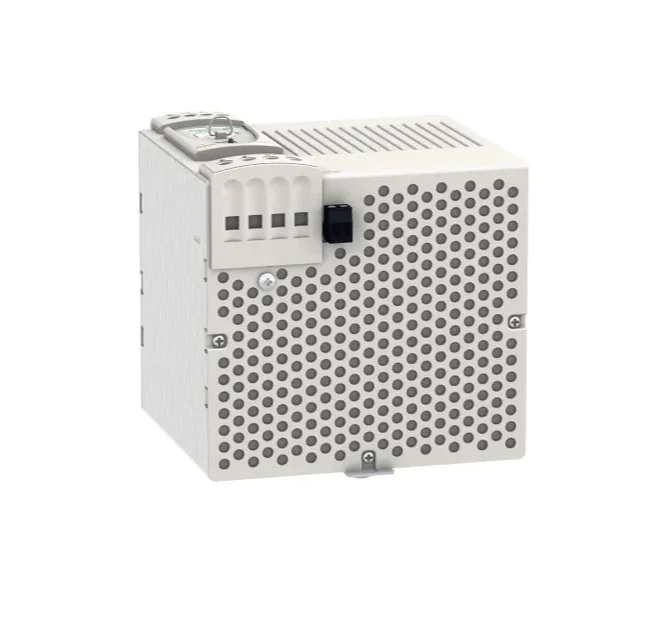

Тип рельса универсальный импульсный источник питания трехфазный 380-500VAC 960W 24VDC 40A режим регулировки переключателя
  • Тип рельса универсальный импульсный источник питания трехфазный 380-500VAC 960W 24VDC 40A режим регулировки переключателя
  • Тип рельса универсальный импульсный источник питания трехфазный 380-500VAC 960W 24VDC 40A режим регулировки переключателя
  • Тип рельса универсальный импульсный источник питания трехфазный 380-500VAC 960W 24VDC 40A режим регулировки переключателя
  • Тип рельса универсальный импульсный источник питания трехфазный 380-500VAC 960W 24VDC 40A режим регулировки переключателя
  • Тип рельса универсальный импульсный источник питания трехфазный 380-500VAC 960W 24VDC 40A режим регулировки переключателя
  • Тип рельса универсальный импульсный источник питания трехфазный 380-500VAC 960W 24VDC 40A режим регулировки переключателя

Тип рельса универсальный импульсный источник питания трехфазный 380-500VAC 960W 24VDC 40A режим регулировки переключателя

77 861 руб.
Цвет:
  • Тип рельса универсальный импульсный источник питания трехфазный 380-500VAC 960W 24VDC 40A режим регулировки переключателя - Цвет: Белый

Описание

Размеры

Регулировка режима переключения питания
Размер
Ламинатно-8A (мм)A (в дюймах)B (мм)B (дюймы)
RPS240301254,92451,77
RPS240501254,92562,2
RPS241001455,71863,39
RPM242001455,711465,75
WPS242001606,3963,78
WPS244001606,31666,54

Электропроводка

Регулировка режима переключения питания
Внутренняя Монтажная схема

Регулировка режима переключения питания
Мощность Монтажная схема

Трехфазный (L1-L2-L3) 3x380 до 500 в



Регулировка режима переключения питания
Серия или параллельная

Серия


(1)
Два диода Шоттки, Imin = питание в и Vmin = 50 в

Параллельно

СерияСерияПараллельно филиал
ABL 8RPS/8 об/мин/8WPSДо 2 товаров (1)С погрешностью в пределах 2-х изделий

Примечание: рекомендуется подключать серии или параллельные только для продуктов той же модели.

Для обеспечения лучшего использования модуль избыточности ABL8RED24400 также используется для параллельного источника питания.

Кривая производительности

Регулировка режима переключения питания

Ограничения
Температура окружающей среды является определяющим коэффициентом, ограничивающим непрерывное питание.Если температура вокруг электронных компонентов слишком высока, его срок службы будет значительно сокращен.

Блок питания универсальной серии Phaseo обладает номинальной рабочей температурой 50 °C.Если она выше этой температуры, ее необходимо уменьшить, чтобы рабочая температура была до 60 °C.

На рисунке ниже показана мощность, которая может непрерывно подаваться от источника питания (относительно номинального тока) на основе температуры окружающей среды.

Тип рельса универсальный импульсный источник питания трехфазный 380-500VAC 960W 24VDC 40A режим регулировки переключателя

Максимальная рабочая температура (°C)

ABL 8 об/мин, ABL 8RPS, ABL 8WPS вертикальная установка

При следующих экстремальных условиях работы необходимо учитывать дефлирование:

Высокая интенсивность работы (выходной ток близок к номинальному току в течение длительного времени и температура окружающей среды высока)

Установленное выходное напряжение выше 24 В постоянного тока (например, для компенсации падения напряжения линии)

Параллельно для увеличения общей мощности

Регулировка режима переключения питания

Предел нагрузки

Возврат вручную режим защиты

Тип рельса универсальный импульсный источник питания трехфазный 380-500VAC 960W 24VDC 40A режим регулировки переключателя

(1)
Начните 4 секунды
Автоматический сброс режим защиты
Тип рельса универсальный импульсный источник питания трехфазный 380-500VAC 960W 24VDC 40A режим регулировки переключателя
(1)
Начните 4 секунды
«Пуск» точность повторяемости
Тип рельса универсальный импульсный источник питания трехфазный 380-500VAC 960W 24VDC 40A режим регулировки переключателя

Основная информация

Серия продукта
Phaseo
Тип продукта
Блок питания
Мощность типа
Настроить режим переключения
Вход напряжения
380... 500 В переменного тока трехфазный, терминал: L1, L2, L3
Напряжение на выходе
24 V DC
Номинальная мощность [Вт]
960 W
Навесного оборудования
Фильтр коррекции коэффициента мощности в соответствии с IEC 61000-3-2
Мощность выходной ток
40 А
Выход Тип предохранения
Защита от перегрузки, оптическая мощность: ручной или автоматический сброс
Защита от перенапряжения, оптическая мощность: 30... 32 В, ручной сброс
Защита от короткого замыкания, оптическая мощность: ручной или автоматический сброс
Защита от пониженного напряжения, оптическая мощность: trip if U <21,6 V
Тепловая, оптическая мощность: автоматический сброс
Температура окружающей среды
50... 60 °C (с)
-25... 50 °C (нет)
Дополнительная информация
Вход предел напряжения
320... 550 V
Частота сети
47... 63 Гц
Максимальный пусковой ток
25 А 2 MS

Мощность коррекция коэффициента

0,85

Мощность

92%

Выход предел напряжения
24... 28,8 в Регулируемый
Мощность Потребление W
76,8 W
Линия и регулировку нагрузки
1... 3%
Время удержания
> = 14 MS на 400 В
Допустимые временный импульс тока
1,5 x дюймов (в течение 4 секунд)
Проводка способность
Применимое диагностическое реле: съемный винтовой терминал, емкость подключения: 2x2,5 мм2
Для ввода проводка: винтовой зажим, мощность подключения: 3x0. 5... 3x4 mm2 AWG 22... AWG 12
Для входного заземления: винтовой Клемма, емкость подключения: 1x0, 5... 1x4 мм2 AWG 22... AWG 12
Для Выходная проводка: винтовой зажим, мощность подключения: 4x0. 5... 4x10 mm2 AWG 22... AWG кабель 8
Идентификация
CE
Установка метод
35x7,5 мм симметричная din-рейка
35x15 мм симметричная din-рейка
Рабочем состоянии
Вертикальный
Рабочая высота
2000 м
Выход муфта
Параллельный
Серия
Тесты имя
Электростатический Разряд в соответствии с EN/IEC 61000-4-2
Индукционное электромагнитное поле в соответствии с EN/IEC 61000-4-6
Магнитное поле в соответствии с EN 61000-4-8
Основной разъем
Электромагнитное поле в соответствии с IEC 61000-4-11 размножение в соответствии с EN/IEC 61000-4-3
Быстрые переходные процессы в соответствии с IEC 61000-4-4
Скачок напряжения в соответствии с EN/IEC 61000-4-5
Проводимое излучение на линиях электропередач в соответствии с EN 55022 Категория B
Размножение излучения в соответствии с EN 55022 Категория B
Гармонический ток в соответствии с EN/IEC 61000-3-2
Светодиодный статус
Выходное напряжение: светодиодный (зеленый и красный)
Выходной ток: светодиодный (зеленый, красный и оранжевый)
Глубина
160 мм
Высота
143 мм
Ширина
166 мм
Вес продукта
2,7 кг
Окружение
Вход ток
320 в с UTE C80-810
550 в с UTE C80-810
Сертифицированный продукт
CCSAus
Кэм
UL
РКС
Соблюдении всех стандартов
CSA C22.2 без 60950-1
UL 508
Экологические особенности
EMC в соответствии с EN 61000-6-1
EMC в соответствии с EN 61000-6-3
EMC в соответствии с EN 55024
EMC в соответствии с EN/IEC 61000-6-4
EMC в соответствии с EN/IEC 61204-3
Безопасность в соответствии с EN 61204-4
Безопасность в соответствии с EN/IEC 60950-1
Безопасность соответствует SELV
Уровень защиты IP
IP20 соответствует EN/IEC 60529
Температура окружающей среды хранения
-40... 70 °C
Относительная влажность
0... 90% во время работы
0... 95% период хранения
Защита от перенапряжения Тип
Класс I соответствует VDE 0106-1
Характеристики изоляции
Между входом 3500 в и заземлением между
4000 в вход и выход между
500 В вход и заземление

Характеристики

Частота на выходе
47-63 Hz
Номер модели
ABL-8WPS24400
Индивидуальное изготовление
Да
Тип выхода
Three phase
Выходная мощность
960W
Выходной ток
40 A
rated power
960W
